この手順では、バルブを通る流れを理解しやすくするために、ベクトルを有効にします。

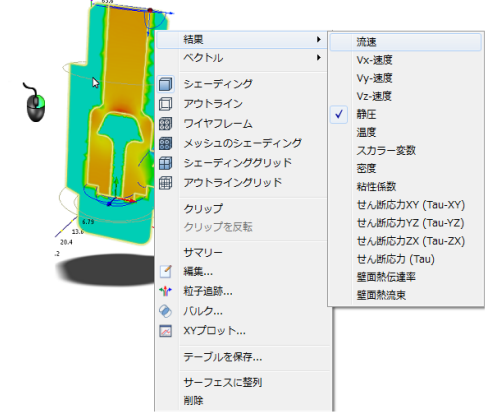

1. まず、結果を流速に戻します。平面を右クリックし、[結果] > [流速]を選択します。

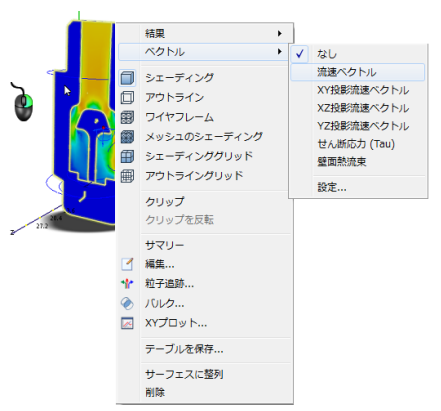

2. ベクトルを表示するには、平面を右クリックし、[ベクトル]、[流速ベクトル]をクリックします。

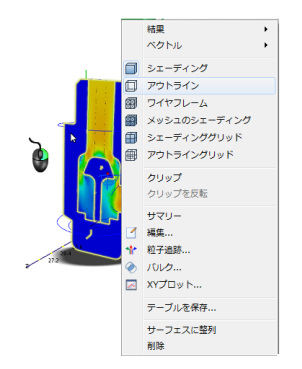

3. ベクトルを見やすくするには、平面を右クリックし、[アウトライン]を選択します。
次のように表示されます。
注: 表示されるベクトルはまだ十分ではありません。
4. [平面]状況依存パネルの [ベクトルの設定]をクリックします。

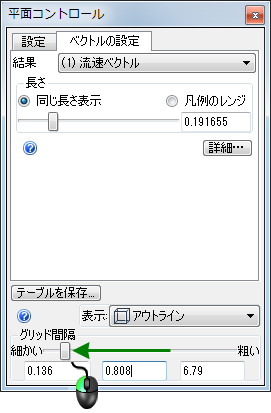

5. [平面コントロール]ダイアログの[グリッド間隔]スライダを[細かい]に向けてドラッグします。
次のように表示されます。
注: よくなりましたが、ベクトルを大きくする必要があります。

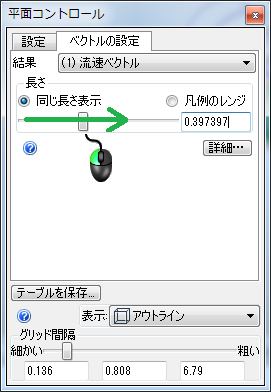

6. [平面コントロール]ダイアログで、[長さ]スライダを右にドラッグします。
次のように表示されます。
注: この平面のアウトラインを非表示にする必要があります。

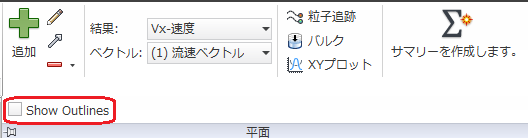

7. [平面]状況依存パネルのドロップダウン メニューをクリックして、[アウトラインを表示]をオフにします。
ビューは次のようになります。

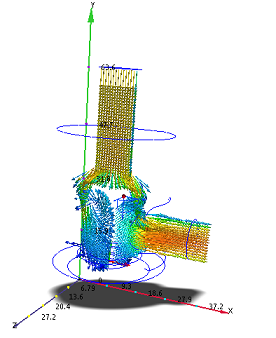

ベクトルは、バルブ内の流れが非常にアクティブであることを示します。流れがポペット付近で加速し、下流で循環し、内側コーナーの排出管で分離します。
時間をかけてこれらの手順を確認することをお勧めします。これらを使用して、結果平面の作成、その位置と外観の変更、およびベクトルの外観のコントロールを行うことができます。また、平面のアウトラインをオフにすることができます。
