モニターポイント

モニターポイントとは、解析全体を通じて基本的な自由度（結果出力値）を収束プロットにプロットする、モデル内の場所です。これにより、解析モデルの特定の（重要な）場所で、傾向を追跡し、収束を監視することができます。

モニターポイントの用途として、例えば、複数のコンポーネントを含む電子システムが考えられます。特に1つのコンポーネントが非常に敏感なので、その温度が完全に収束する（それ以降の収束計算で変化しない）時点を知ることが重要だとします。

この場合、シナリオを実行する前に、そのコンポーネント上にモニターを作成します。計算が実行されると、収束結果（特に温度）が収束プロットにプロットされます。解析の進行と同時にコンポーネントの温度がプロットされるので、温度の追跡が容易になる（したがって設計の完全性が保証される）だけでなく、温度が変化しなくなる時点を追跡できます（解析の収束点の理解に役立ちます）。

モニタポイントを作成する

計算の実行前に、モニターポイントを作成し、それらの結果を収束プロット上にプロットします。

モデル外を右クリックし、モニターポイント...を選択します。
モニターポイントを配置する方法は、いくつかあります。
- モニターポイントトライアドを使用してグラフィック表示から配置します。

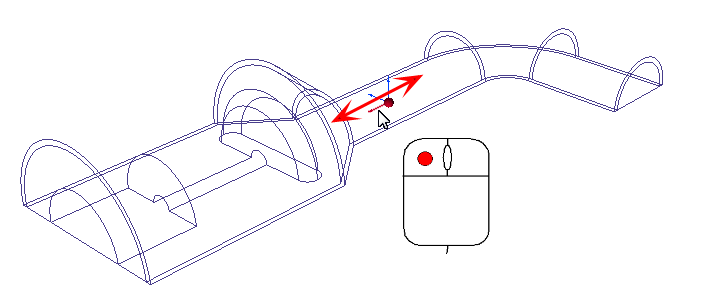

  トライアドのあるモニターポイントを配置するには：
  1. トライアドの目的の軸にカーソルを合わせ、軸をハイライトさせます。
  2. 左マウスボタンを押したままにします。
  3. 軸をハイライトされた方向にドラッグします。
- X、Y、Zスライダーを使用し、モデル上のポイントの位置を決めます。
- モニターポイントダイアログで、特定の座標をキー入力します。ポイント表示ボタンをクリックして、モデル上のポイントを表示します。
（オプション）モニターポイントの名前を指定します。
ランタイムモニターポイントダイアログの追加ボタンをクリックします。

収束計算の完了後、モニターポイントを作成してから、追加の収束計算を実行することも可能です。収束モニター上のプロットされたモニターポイントのデータは、計算の最初ではなく、単純にこの中間の収束計算から開始されます。

モニターポイントを削除して解析を継続すると、それ以降の収束計算については、収束プロットにそのポイントのデータがプロットされません。

解析を収束計算0から開始すると、それまでの解析で得たすべてのモニターポイントのデータ（およびすべての収束プロットデータ）が削除されます。

収束プロット右側のメニューより特定のモニターポイントを選択します。

注: Autodesk Simulation CFD では、シナリオ上に最大 100 個のモニタポイントを作成できます。
