조종석 캐노피 모델링 시작

조종석을 모델링하려면 조종석 영역에서 기체의 모양을 지정한 다음 동일한 영역에서 다각형을 돌출시킵니다. 이는 별도의 오브젝트가 되는 조종석 캐노피의 기초입니다.

단원 설정:

1. 이전 단원의 장면으로 작업을 계속하거나 을 사용해 \modeling\p47\p47_03.max를 엽니다.
2. 파일을 여는 경우 을 사용해 P-47을 선택합니다. 리본 다각형 모델링 패널에서 수정 모드를 클릭합니다.

스택 축소:

수평 꼬리날개와 날개를 만들었으므로 대칭 수정자의 작업이 완료되었습니다. 따라서 비행기 모델을 통합 오브젝트로 다시 축소할 수 있습니다.

• P-47을 마우스 오른쪽 버튼으로 클릭하고 쿼드 메뉴의 도구(오른쪽 아래) 사분면에서 다음으로 변환 편집 가능한 폴리로 변환을 선택합니다.

조종석 윤곽 처리:

1. 리본 다각형 모델링 패널에서 (정점)을 클릭합니다.
2. +X를 눌러 X 레이 디스플레이를 다시 켭니다.

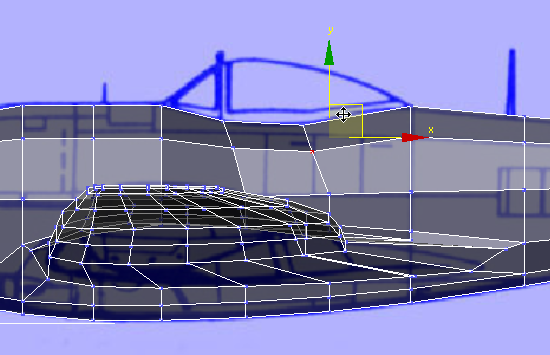

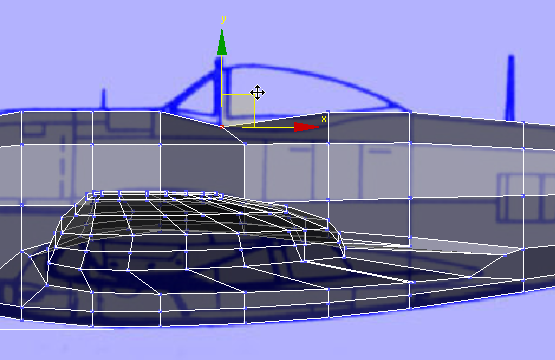

3. 전면 뷰포트에서 조종석 앞의 정점 바로 뒤에 있는 맨 위 정점을 영역 선택하고 을 사용해 이동하여 청사진 이미지의 조종석 윤곽에 맞춥니다.

   주: 모델이 축소되어 있으므로 맨 위 행을 영역 선택하면 기체 양 측면과 가운데의 정점 세 개를 선택하는 것입니다.
4. 측면 가장자리를 따라 이러한 정점 바로 아래의 정점을 영역 선택하고 을 사용해 앞쪽으로 이동하여 메시가 약간 더 규칙적이 되도록 합니다.

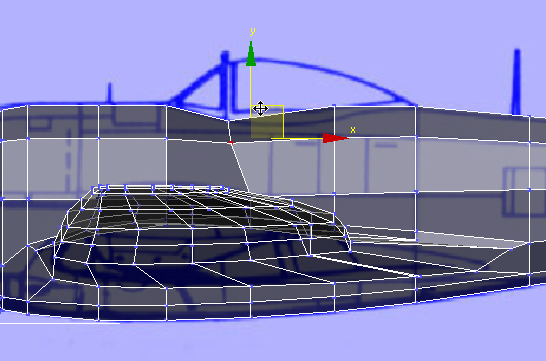

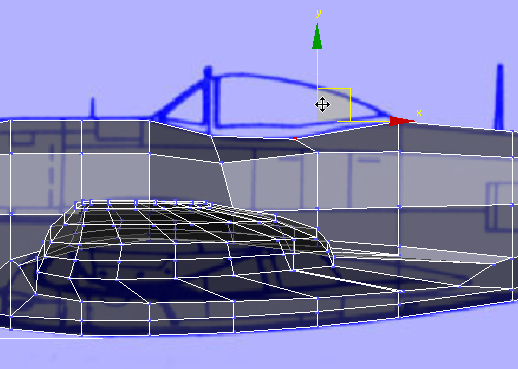

5. 2단계에서 이동한 정점 뒤의 맨 위 정점을 영역 선택하고 을 사용해 이동하여 청사진 윤곽에도 맞춥니다.

6. 측면 가장자리를 따라 이러한 정점 바로 아래의 정점을 영역 선택하고 을 사용해 앞쪽으로 이동하여 더 앞쪽 가장자리에 수행했던 것처럼 메시를 조정합니다.

7. 맨 위 뷰포트에서 을 사용해 이동하고 을 사용해 확대하여 조종석 영역이 더 잘 보이도록 합니다.

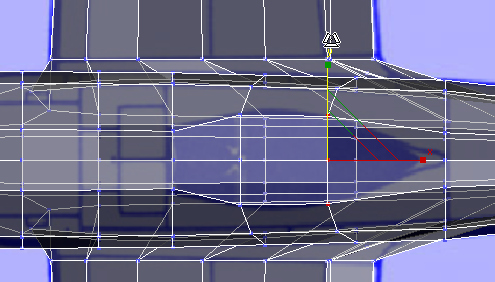

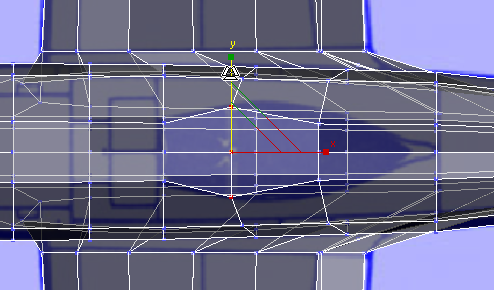

8. 전면 뷰포트에서 조종석의 선행 가장자리에 있는 정점 행을 영역 선택한 다음 맨 위 뷰포트에서 을 사용해 Y축을 따라 배율 조정하여 청사진 이미지에 있는 조종석(어두운 파란색 영역)의 모양에 맞춥니다.

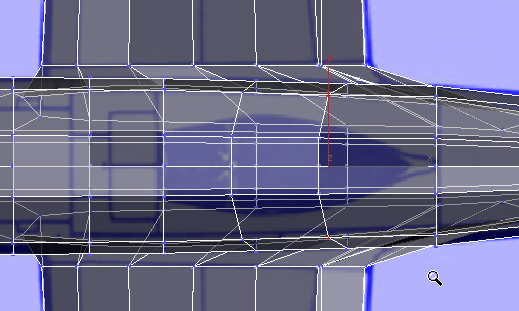

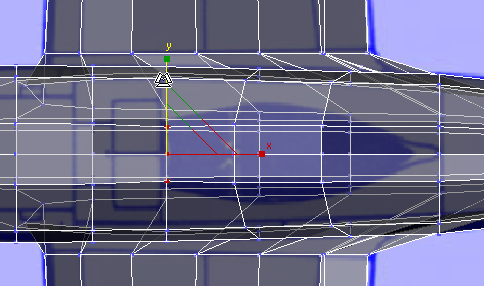

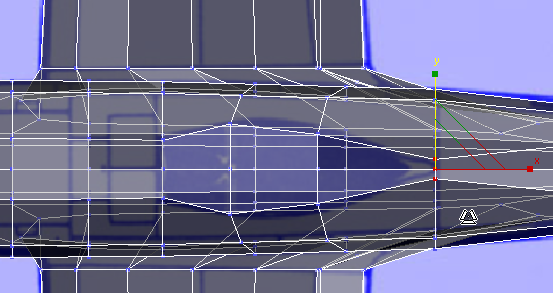

9. 조종석 영역을 정의하는 다른 세 행에 대해 위의 단계를 반복합니다. 전면 뷰포트를 사용하여 정점을 영역 선택한 다음 맨 위 뷰포트를 사용하여 어떻게 배율 조정되는지 확인합니다.




조종석 캐노피 돌출:

1. 리본 다각형 모델링 패널에서 (다각형)을 클릭합니다.
2. 수정 패널 선택 롤아웃에서 뒷면 무시를 켭니다.

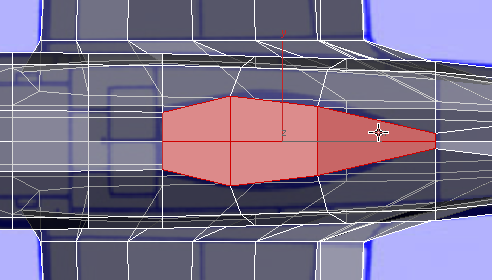

3. 맨 위 뷰포트에서 을 사용해 클릭하고 키를 누른 채 클릭하여 조종석 영역을 구성하는 다각형을 선택합니다.

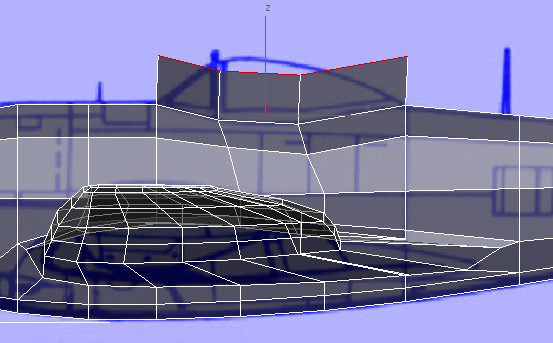

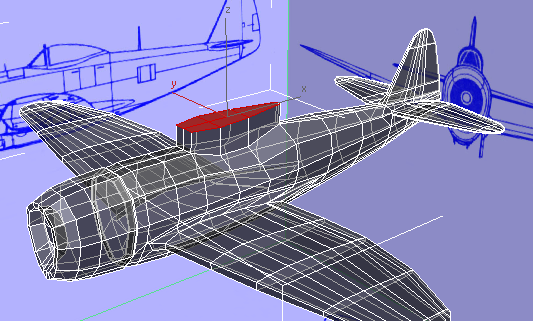

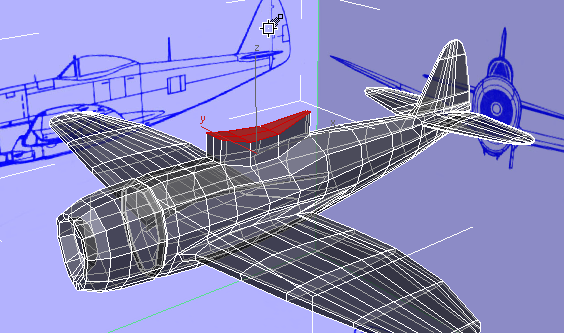

4. 리본 다각형 패널에서 (돌출)을 클릭합니다. 투시 뷰포트에서 다각형을 돌출시킵니다. 전면 뷰포트에서 작업을 확인하여 청사진 이미지에 있는 조종석 캐노피의 높이를 기준으로 돌출을 만듭니다.

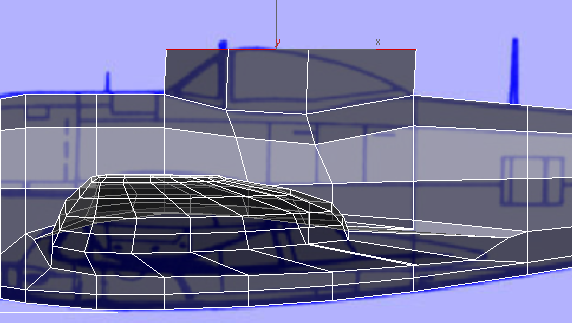

   전면 뷰

5. 리본 정렬 패널에서 (Y에 정렬)을 클릭합니다.



   전면 뷰

   필요한 경우 을 사용해 다각형을 이동하여 전면 뷰포트에서 청사진 이미지의 캐노피와 높이가 같도록 합니다.

6. 수정 패널 선택 롤아웃에서 뒷면 무시를 끕니다.
