응용 프로그램 메뉴 > 내보내기 > AutoCAD(*.DWG)
레이어, 인스턴스 또는 색상을 사용하여 장면에 오브젝트를 구성한 경우 모델을 내보낼 때 구조가 유지됩니다.
오브젝트에 할당된 수정자로 내보내진 오브젝트는 현재 수정자 상태의 영향을 받습니다. 예를 들어 상자에 할당된 테이퍼 수정자가 해제된 경우 내보낸 장면에는 테이퍼링되지 않은 상자가 표시됩니다.
주: 3ds Max에서 만들어진 레이어는 AutoCAD로 내보내지지 않습니다.
주: AutoCAD R14 도면 파일로 내보내기는 지원되지 않습니다. AutoCAD R14에서 작업할 경우 3DS 또는 DXF 파일 형식으로 내보냅니다.
DWG 파일을 열 때 수행되는 작업
AutoCAD에서 내보내진 도면을 열 경우 전면 입면도 대신 양수 XY 방향을 향하는 아이소메트릭(3/4) 뷰가 표시됩니다.

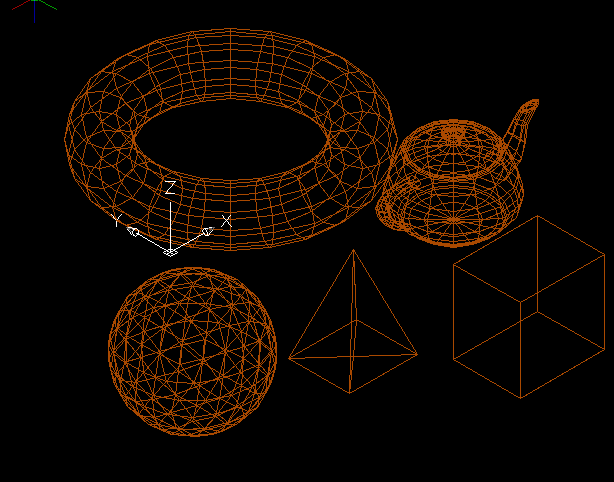

AutoCAD에서 열린 내보내진 모델의 아이소메트릭 뷰
내보내기는 다음과 같은 두 개의 AutoCAD 시스템 변수도 설정합니다.
- 삽입 단위 INSUNITS는 AutoCAD Design Center에서 삽입된 블록이나 이미지에 대한 도면 단위 값을 설정합니다. 따라서 3ds Max의 모델 단위를 밀리미터로 설정한 경우 INSUNITS가 4로 설정됩니다.
- MEASUREMENT는 영어나 미터법에 대한 도면 단위를 설정합니다.
