다음 과정에 따라 특성 세트를 외부 참조의 객체에 부착하십시오.
이 항목은 다음 과정에 대해 설명합니다.
- 특성 세트를 외부 참조의 객체에 부착
- 여러 특성 세트를 동일한 외부 참조의 여러 복제에 부착. 예를 들어, 동일한 평면도를 다중 레벨에 참조하고 각 레벨의 일람표를 다르게 작성할 수 있습니다.
- 요소 또는 구성과 같은 프로젝트 도면을 뷰 또는 플롯 시트와 같은 다른 프로젝트 도면에 참조합니다.

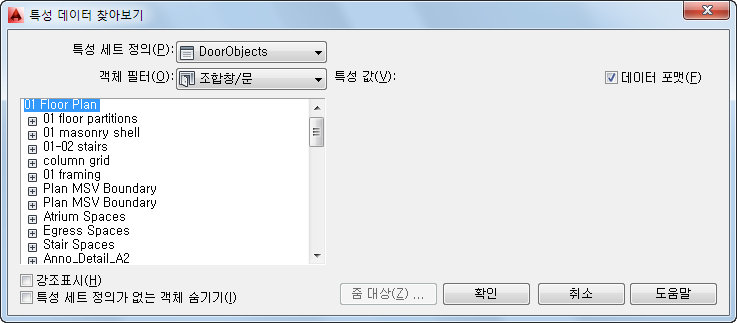

- 일람표 도구 팔레트를 열고 특성 데이터 찾아보기 도구를 선택합니다.
- 특성 세트 정의의 작업할 호스트 도면에서 특성 세트 정의를 선택합니다.
- 원하는 객체가 나타날 때까지 원하는 외부 참조를 트리에서 확장합니다.
- 객체에 특성 세트 데이터를 부착합니다.
원하는 작업... 할 일... 호스트 도면의 특성 세트를 외부 참조의 객체에 부착 동일한 이름을 가진 특성 세트 정의가 객체에 부착되지 않은 경우 바로 옆의 상자들이 비워집니다. 원하는 상자에 체크 표시하여 선택합니다. 특성 세트가 객체에 직접 부착됩니다. 특성 세트는 오른쪽에 표시되며 편집할 수 있습니다. 외부 참조의 특성 세트를 호스트 도면의 특성 세트로 재지정 동일한 이름을 가진 특성 세트가 낮은 레벨에서 외부 참조에 부착된 경우 읽기 전용 상자가 적절한 레벨로 표시됩니다. 객체 옆의 해당 레벨에서 상자를 선택합니다. 특성 세트는 객체에 대한 재지정으로 선택한 레벨에서 외부 참조에 부착됩니다. 위에서 선택한 이름과 동일한 이름의 특성 세트 정의가 외부 참조에 존재하는 경우 해당 특성 세트 정의를 사용합니다. 그렇지 않으면, 호스트 도면의 특성 세트 정의가 외부 참조로 복사됩니다. 특성 세트는 오른쪽에 표시되어 편집이 가능합니다. 외부 참조의 여러 복제에 다른 특성 세트 부착 트리에서 원하는 외부 참조 복제를 확장합니다. 객체 복제 옆의 상자를 선택합니다. 다른 복제에 다른 특성 세트를 부착하려면, 다른 특성 세트 정의를 선택하고 외부 참조의 다른 복제를 확장한 후 특성 세트를 복제에 부착합니다. 특성 세트를 호스트 도면에 대한 외부 참조에서 제거 원하는 객체 옆의 적절한 레벨 상자 선택을 해제합니다. - 필요한 경우 트리에 표시되는 객체 수를 줄입니다.
원하는 작업... 할 일... 트리에 한 가지 유형의 객체만 표시 객체 필터에서 해당 객체를 선택합니다. 특정 레벨에 선택된 특성 세트가 이미 부착된 객체만 표시 특성 세트 정의가 없는 객체 숨기기 선택을 해제합니다. - 외부 참조에서 올바른 객체를 선택했는지 잘 모를 경우 강조를 클릭하여 도면 영역에서 객체를 표시합니다.
- 도면 영역에 올바른 객체를 표시하려면 줌 대상을 클릭합니다.
- 필요한 경우 오른쪽에 있는 특성 세트 데이터를 편집합니다.
- 특성 세트 정의에서 올바른 데이터 형식 스타일을 가지는 특성을 표시하려면 데이터 포맷을 선택합니다.
- 확인을 클릭합니다.
