다음 과정에 따라 스타일에서 공간에 대한 다음 화면표시 구성요소를 정의하십시오.

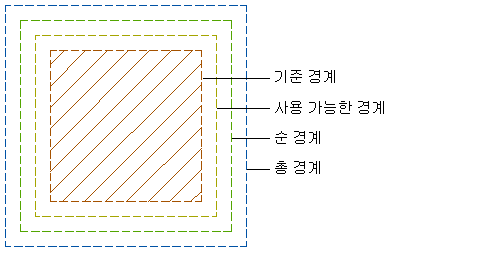

- 공간 경계(평면도): 기준 경계, 순 경계, 사용 가능한 경계 및 총 경계의 화면표시를 설정할 수 있습니다. 경계가 서로 간격띄우기되어 있을 경우 색상, 선종류 또는 선가중치로 구별하면 좋습니다. 경계 간격띄우기가 필요하지 않은 경우에는 도면을 간결하게 표현하도록 순 경계, 사용 가능한 경계 및 총 경계와 각각의 해치를 숨길 수 있습니다.

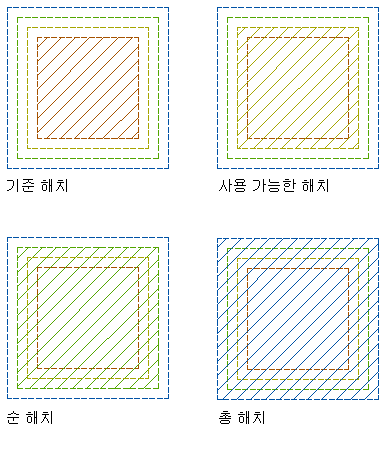

- 경계 해치(평면도): 각 공간 경계에 화면표시할 수 있는 연관된 해치가 있습니다.

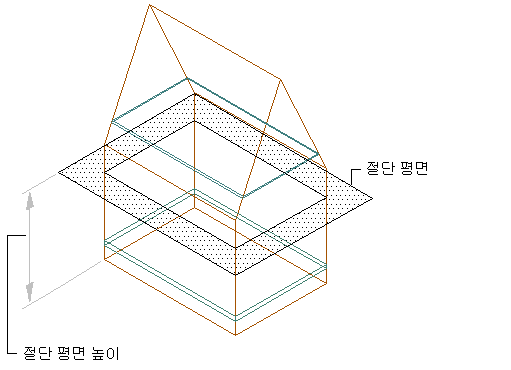

- 절단 평면 위 및 아래 구성요소(평면도): 객체 절단 평면으로 공간을 절단할 경우 절단 평면 위와 절단 평면 아래에 놓이는 부분에 대해 다양한 시각을 정의할 수 있습니다.
- 계산 절단 평면 및 해치(평면도): 3D 자유형 공간의 경우 2개의 계산 절단 평면을 설정할 수 있습니다. 이것은 균일하지 않은 공간 높이의 계산을 작성하는 데 유용합니다. 계산 절단 평면 각각에 대해 경계 화면표시 및 해치를 설정할 수 있습니다.
- 바닥 및 천장 구성요소(모형 뷰): 3D 공간에는 사용자 지정 두께를 갖는 바닥과 천장을 포함할 수 있습니다. 이 객체들은 모형 뷰에 표시할 수 있습니다. 주: 천장 또는 바닥 구성요소의 두께를 0(영)으로 설정하면 도면에 표시되지 않습니다.

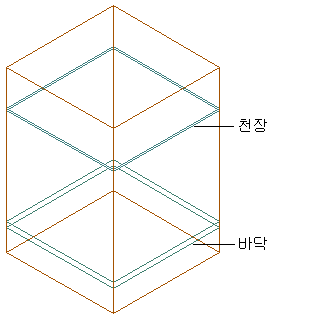

모형 뷰에서의 바닥 및 천장 구성요소
- 표면 및 표면 스타일 구성요소(모형 뷰): 3D 자유형 공간은 개별 공간으로 구성되며, 여기에는 문 및 창 개구부와 같은 추가 구성요소가 있습니다.
표면 개구부가 있는 공간 표면
주: 재료 할당값이 공간 스타일에서 구성요소의 특성을 결정하는 경우 재료별 선택을 해제하여 화면표시 구성요소의 특성을 변경할 수 있습니다. 또한 재료 할당값을 다른 재료로 재지정할 수도 있습니다.
-
를 클릭합니다.
- 건축 객체를 확장한 후 공간 스타일을 확장합니다.
- 변경할 공간 스타일을 선택합니다.
- 화면표시 특성 탭을 클릭합니다.
- 변경사항을 나타낼 화면표시 표현을 선택한 후 스타일 재지정을 선택합니다.
- 도면층/색상/선종류 탭을 클릭합니다.
- 변경할 공간 구성요소를 선택하고 다음 설정을 변경합니다.
- 재료: 재료별을 선택할 경우 모든 화면표시 설정은 지정된 재료로부터 가져옵니다. 재료별로 설정할 수 없는 구성요소의 확인란은 비활성화됩니다.
- 가시성
- 도면층
- 색상
- 선종류/선가중치/선종류 축척
- 플롯 스타일
- 확인을 클릭합니다.
