도면 영역의 맨 아래에 있는 도면 상태 막대에는 현재 도면에 대한 상태 정보가 표시되므로 이를 통해 도면에 적용할 수 있는 명령에 액세스할 수 있습니다.
도면 상태 막대에는 다음과 같은 정보와 컨트롤이 들어 있습니다.
- 프로젝트 정보: 도면이 AutoCAD Architecture 프로젝트의 일부인 경우 이 정보에 프로젝트 이름 및 파일 형식이 포함됩니다(예: 시트, 뷰 또는 구성).

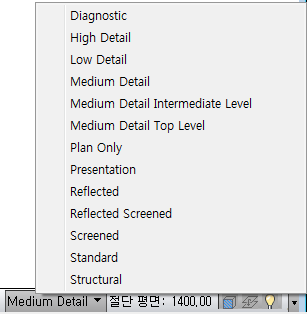

- 화면표시 구성: 활성 뷰포트의 현재 화면표시 구성을 표시하고 기타 구성을 선택할 수 있는 드롭다운 리스트를 제공합니다.
- 절단 평면: 활성 화면표시 구성에 대한 전역 절단 평면 높이를 식별하고 설정을 조정할 수 있는 대화상자에 액세스할 수 있습니다.
-
(표면 해치 전환): 표면 해치의 화면표시를 켜기 또는 끄기로 전환할 수 있습니다. -
(도면층 키 재지정): 도면층 키 재지정 대화상자에서 도면층 키 재지정을 켜거나 끌 수 있습니다. -
(신뢰할 수 있는 Autodesk DWG): 이 아이콘은 Autodesk 응용프로그램이나 RealDWG™ 기반 응용프로그램을 사용하여 작성한 DWG, DWT 또는 DWS를 열었음을 나타냅니다. -
(외부 참조 관리): 현재 도면과 연관된 외부 참조를 다시 로드할 수 있는 외부 참조 팔레트를 열려면 클릭합니다. -
(객체 분리): 도면에서 선택한 객체를 숨기거나 표시할 수 있습니다. - 표준 파일 누락: 필요한 경우 이 경고는 현재 도면에 표준 파일이 누락되었음을 나타냅니다. 따라서 표준 설정을 확인하여 필요에 따라 구성할 수 있습니다.
- 도면 상태 막대 메뉴: 도면 상태 막대에 표시할 수 있는 설정 및 명령의 드롭다운 리스트입니다.
