- 개구부 정점을 편집할 공간을 선택하고 표면 편집 그립을 클릭합니다.
- 편집할 개구부가 있는 표면에 대한 그립을 클릭합니다.
- 변경할 정점에 대한 정점 그립을 선택합니다.
정점 그립에는 다음과 같이 세 가지 편집 모드가 있습니다.
- 이동: 기본 모드입니다. 선택된 정점을 원하는 방향으로 이동하려면 이 모드를 사용합니다. 필요한 경우 인접한 세그먼트가 신축됩니다.
- 제거: 정점을 제거하려면 이 편집 모드를 사용합니다. 주변 세그먼트는 선으로 대치됩니다.
- 모서리 간격띄우기: 정점과 해당 공간 경계의 인접 모서리를 함께 이동하려면 이 편집 모드를 사용합니다.

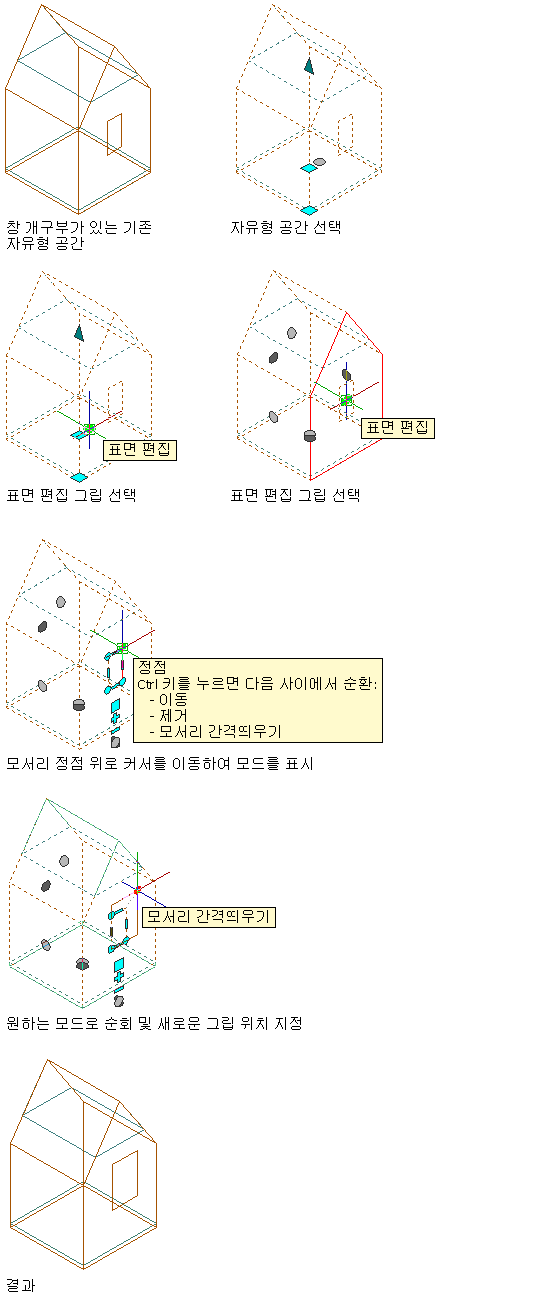

자유형 공간 표면에서 창 개구부의 정점 이동

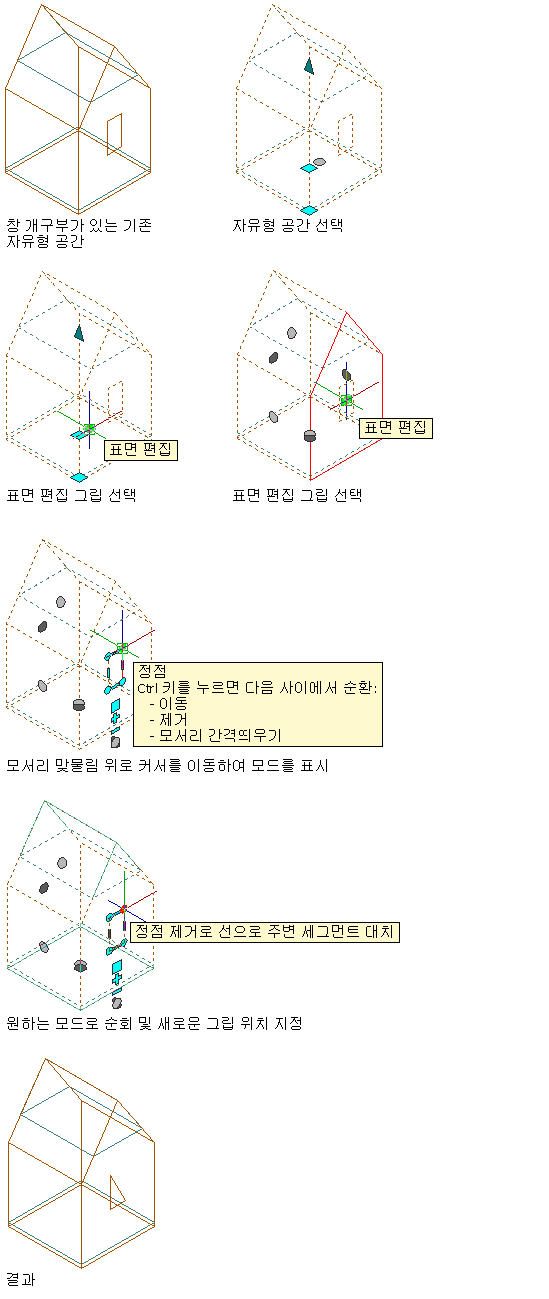

자유형 공간 표면에서 창 개구부의 정점 제거

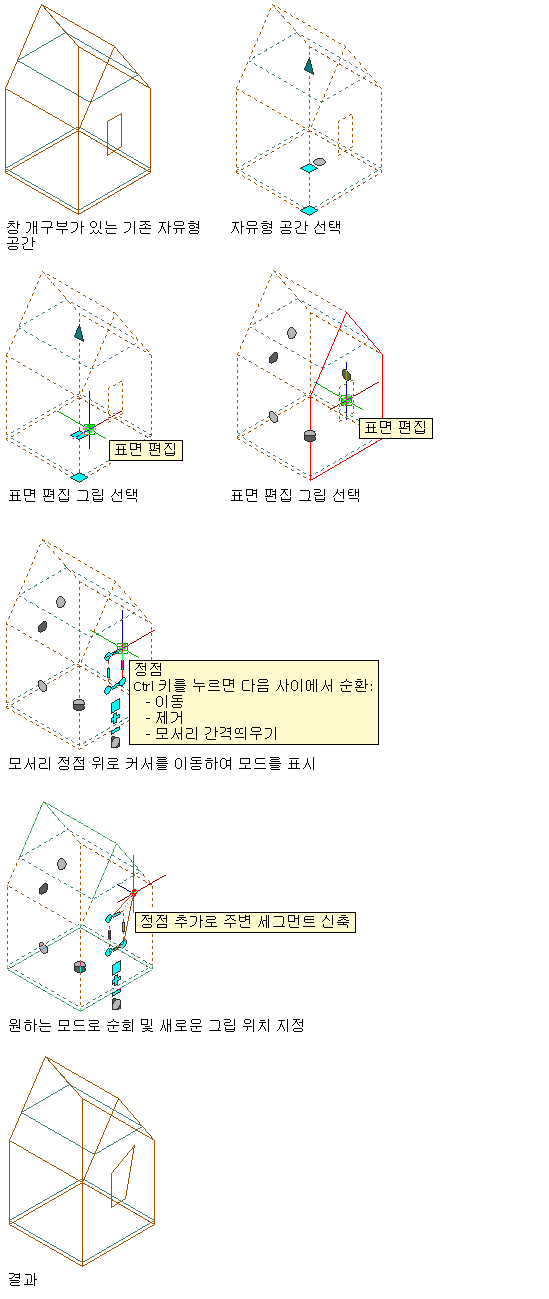

자유형 공간 표면에서 창 개구부의 모서리 간격띄우기
- 필요에 따라 정점을 편집합니다.
원하는 작업... 방법... 정점 이동 정점을 원하는 위치로 이동하고 클릭하거나 값을 입력하고 Enter 키를 누릅니다. 정점 제거 Ctrl 키를 눌러 정점 제거 편집 모드로 전환하고 클릭하여 제거를 확인합니다. 정점 및 인접 모서리 이동 Ctrl 키를 두 번 눌러 모서리 간격띄우기 편집 모드로 전환합니다. 정점을 원하는 위치로 이동하고 클릭하거나 값을 입력하고 Enter 키를 누릅니다. - 표면 편집 모드를 종료하려면 표면 편집 종료 그립을 클릭합니다. 주: 돌출된 3D 공간에서는 사각형이 아닌 쉐이프의 개구부를 작성할 수 없습니다. 다른 표면 개구부 쉐이프가 필요한 경우 먼저 돌출된 3D 공간을 3D 자유형 공간으로 변환하십시오.
