선종류 정보

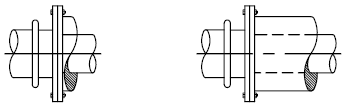

선종류는 대시, 점 및 빈칸이 반복되는 패턴으로 직선 또는 곡선으로 표시됩니다. 선종류는 도면층에서 또는 도면층과는 독립적으로 선종류를 명시적으로 설정하여 객체에 지정합니다.

모든 객체는 현재 선종류를 사용하여 작성됩니다. 현재 선종류는 특성 팔레트와 홈 탭에 표시되며 선택한 객체가 없으면 리본의 특성 패널에 표시됩니다.

현재 선종류가 ByLayer로 설정되어 있으면 객체는 현재 도면층에 지정된 선종류로 만들어집니다.
현재 선종류가 ByBlock으로 설정되어 있으면 객체는 블록 정의에 결합될 때까지 연속 선종류(포함된 공간이 없는 실선 선종류)를 사용하여 작성됩니다. 블록이 도면에 삽입되는 경우 해당 객체의 현재 선종류가 블록에 표시됩니다.
현재 선종류를 ACAD_ISO02W100 등과 같이 명시적으로 설정하는 경우에는 현재 도면층에 관계없이 객체가 해당 선종류를 사용하여 작성됩니다.
CONTINUOUS 선종류는 끊기지 않는 선을 표시합니다.

일부 선종류 정의에는 문자와 기호가 들어 있습니다.

선종류 로드

다른 선종류를 사용하려면 먼저 선종류 관리자(LINETYPE 명령)를 사용하거나 도면층 특성 관리자의 선종류 열을 통해 선종류 정의(LIN) 파일에서 해당 선종류를 로드해야 합니다. 선종류를 로드하고 도면을 저장하면 선종류 정의가 도면에 저장됩니다.

사용 가능한 선종류 정의 파일은 영국식 단위용 acad.lin 및 미터법 단위용 acadiso.lin의 두 개입니다. ACAD_ISO 선종류는 ISO 펜 폭 옵션을 사용하여 플롯할 수 있습니다.

참조되지 않은 선종류 정의는 PURGE 명령을 사용하거나 선종류 관리자에서 참조되지 않은 선종류를 삭제하는 방법으로 도면에서 제거할 수 있습니다. BYBLOCK, BYLAYER 및 CONTINUOUS 선종류는 제거할 수 없습니다.

선종류 축척은 모든 객체에 대해 전역적으로 조정하거나 각 객체에 대해 명시적으로 조정할 수 있습니다.

전역 축척 비율은 새 객체와 기존 객체 둘 다에 대해 선종류 축척을 전역적으로 조정합니다. 선종류 관리자의 상세 정보 표시 버튼을 통해 이 옵션에 액세스할 수 있습니다.
현재 객체 축척(선종류 축척이라고도 함)은 새 객체의 선종류 축척을 조정하며, 기존 객체에 대해서도 명시적으로 설정할 수 있습니다. 특성 팔레트와 선종류 관리자에서 이 옵션에 액세스할 수 있습니다.

현재 객체 축척에 전역 축척 비율을 곱하면 표시되는 선종류 축척을 구할 수 있습니다.

기본적으로 배치에서 다른 배치 뷰포트의 선종류 축척은 객체의 배율에 관계없이 자동으로 도면 공간 단위를 기준으로 합니다. 새 배치 뷰포트를 작성하는 경우 REGENALL을 사용하여 선종류 축척 표시를 업데이트합니다.

주:

기본적으로 전역 및 개별 선종류 축척은 모두 1.00으로 설정됩니다. 축척 비율이 작을수록 도면 단위당 생성되는 패턴 반복 수가 더 많습니다. 예를 들어, 축척을 0.5로 설정하면 각 도면 단위에 대해 선종류 정의의 패턴이 두 번 반복됩니다.
대부분의 경우에는 전역 축척 비율을 1.00으로 설정된 상태로 유지해야 합니다.
이러한 선종류를 일부 플로터에서 제공하는 하드웨어 선종류와 혼동해서는 안됩니다. 이 두 대시선은 비슷하게 적용되지만 예측할 수 없는 결과가 발생할 수 있으므로 함께 사용하지 않는 것이 좋습니다.

선종류 패턴을 폴리선의 각 세그먼트 중심에 배치하고 짧은 세그먼트에 선종류가 표시되는 방법을 조정할 수 있습니다. 선이 너무 짧아 대시 시퀀스를 하나도 표시할 수 없는 경우에는 아래와 같이 끝점 사이에 연속선을 그리는 결과를 가집니다.

개별적인 선종류 축척으로 좀 더 작은 값을 사용하면 짧은 세그먼트를 적용할 수 있습니다.

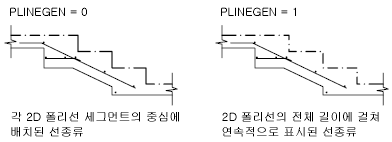

폴리선의 경우 선종류 패턴이 각 세그먼트의 중심에 배치되는지 여부 또는 전체 폴리선 길이에서 정점을 지나 연속되는지 여부를 지정할 수 있습니다. PLINEGEN 시스템 변수를 사용하면 이 작업을 수행할 수 있습니다.
