각도 치수는 두 선 또는 세 점 사이의 각도를 측정합니다.

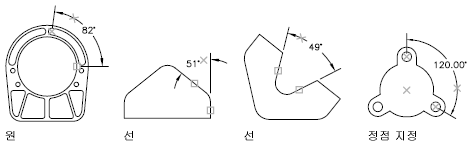

원의 두 반지름 사이의 각도를 측정하려면 원을 선택하고 각도 끝점을 지정합니다. 기타 객체의 경우, 객체를 선택한 다음 치수 위치를 지정합니다. 또한 각도 정점과 끝점을 지정하여 각도 치수를 기입할 수도 있습니다. 치수를 작성할 때 치수 선 위치를 지정하기 전에 문자 내용과 정렬을 수정할 수 있습니다.
기준선 각도 치수와 연속된 각도 치수를 기존 각도 치수에 상대적으로 작성할 수 있습니다. 기준선 각도 치수와 연속된 각도 치수는 180도 이하로 제한됩니다. 180도보다 큰 기준선 각도 치수와 연속된 각도 치수를 구하려면 그립 편집을 사용하여 기존 기준선 치수 또는 연속된 치수의 치수보조선 위치를 신축합니다.
치수 선
평행하지 않은 두 직선을 사용하여 각도를 지정하면 두 선 사이의 각도에 치수 선 호가 걸쳐집니다. 치수 선 호가 치수기입할 선 하나 또는 둘 모두와 만나지 않는 경우, 프로그램은 치수 선 호와 교차되는 하나 또는 두 개의 치수보조선을 맞물립니다. 호는 항상 180도보다 작습니다.
치수 선 원 및 호
호나 원 또는 세 점을 사용하여 각도를 지정할 경우, 프로그램은 치수보조선 사이에 치수 선 호를 맞물립니다. 치수보조선은 각도 끝점에서부터 치수 선 호와의 교차점까지 그려집니다.
치수 선 호에 대해 지정한 위치는 치수기입된 각도의 사분점을 결정합니다.
치수를 사분점으로
각도 치수는 선 또는 호의 끝점, 원의 중심점 또는 두 정점 사이의 각도를 치수기입할 때 형성되는 특정 사분점을 측정할 수 있습니다. 각도 치수를 작성하는 동안, 측정할 수 있는 각도는 4가지입니다. 사분점을 지정하면 정확한 각도가 치수기입되도록 할 수 있습니다. 사분점을 지정한 후 각도 치수를 배치할 때, 치수의 치수보조선 외부에 치수 문자를 배치할 수 있습니다. 치수선은 자동으로 연장됩니다.
