반지름 치수는 선택적인 중심선 또는 중심 표식으로 호 및 원의 반지름 및 지름을 측정합니다.
반지름 치수에는 다음 두 가지 유형이 있습니다.
수평 치수 문자의 경우, 반지름 치수 선의 각도가 수평에서 15도보다 크면 도그레그 또는 랜딩이라고도 하는 갈고리선이 치수 문자 옆에 화살촉 하나 길이로 작성됩니다.

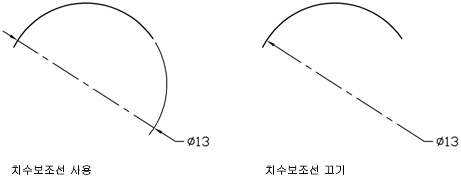

호의 치수기입 시 반지름 또는 지름 치수는 직접적으로 호를 따라 배치할 필요가 없습니다. 호 끝을 넘어선 지점에 치수를 배치하면 치수기입 중인 호의 경로를 따라 치수보조선이 그려지거나 그려지지 않습니다. 치수보조선을 억제하면(끄기) 반지름 또는 지름 치수의 치수선이 치수보조선 쪽을 향하지 않고 호의 중심점을 통과하도록 그려집니다.

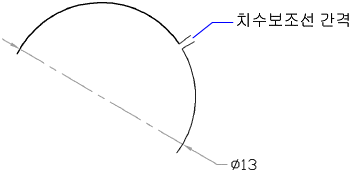

DIMSE1 시스템 변수는 호 끝을 넘어선 지점에 배치할 경우 반지름 또는 지름 치수가 치수보조선으로 그려지는지 여부를 조정합니다. 호 치수보조선의 표시를 억제하면 호와 호 치수보조선 사이에 간격이 생깁니다. 그려지는 간격의 크기는 DIMEXO 시스템 변수로 조정합니다.
치수 선 스타일 설정에 따라 중심 표식 및 중심선이 지름 및 반지름 치수에 대해 자동으로 생성됩니다. 중심 표식과 중심선은 치수 선이 원 또는 호의 외부에 있을 경우에만 작성됩니다. DIMCENTER 명령으로 중심선 및 중심 표식을 직접 작성할 수 있습니다.
DIMCEN 시스템 변수를 사용하거나 치수 스타일 대화상자를 통해 중심선과 중심 표식의 크기 및 가시성을 조정할 수 있습니다.
중심선의 크기는 원 또는 호 밖까지 연장되는 중심선 세그먼트의 길이입니다. 또한 중심 표식과 중심선의 시작 사이의 간격 크기입니다. 중심 표식 크기는 원 또는 호의 중심에서 중심 표식 끝까지의 거리입니다.
호 또는 원의 중심이 배치에서 벗어나 제 위치에 표시할 수 없을 때 DIMJOGGED 명령을 사용하여 "축소된 반지름 치수"라는 꺾어진 반지름 치수를 작성할 수 있습니다. 치수의 원점을 중심 위치 재지정이라는 보다 편리한 위치에 지정할 수 있습니다.
치수 스타일 대화상자에 있는 반지름 치수 꺾기에서 꺾기의 기본 각도를 조정할 수 있습니다.
꺾어진 반지름 치수를 작성한 후에는 꺾기 및 꺾기에 의한 중심 위치 재지정을 수정할 수 있습니다.
AutoCAD 2006 기반 제품 이전의 버전에서는 꺾어진 반지름 치수를 볼 수 있지만 편집할 수는 없습니다.
