치수기입은 도면에 측정값 주석을 추가하는 과정입니다.
다양한 객체 유형에 대해 여러 가지 방향으로 치수를 작성할 수 있습니다. 기본 치수기입 유형은 다음과 같습니다.
- 선형
- 반지름(반지름, 지름 및 꺾기)
- 각도
- 세로좌표
- 호 길이

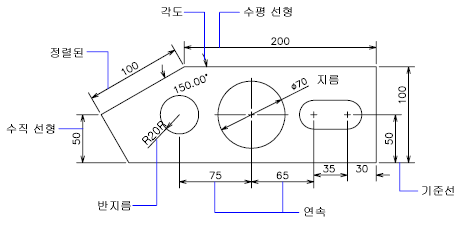

선형 치수에는 수평, 수직, 정렬, 회전, 기준선 및 연속(체인) 치수가 있습니다. 몇 가지 예가 그림에 나와 있습니다.
치수 스타일 관리자의 70가지가 넘는 치수기입 관련 설정을 사용하여 거의 모든 측면에서 치수 모양을 조정할 수 있습니다. 예를 들어 치수보조선과 치수를 기입하는 객체 사이에 정확한 간격을 설정할 수 있습니다. 이러한 모든 설정을 하나 이상의 치수 스타일로 저장할 수 있습니다. 치수 스타일을 도면 템플릿(dwt) 파일로 저장하는 경우 새 도면을 시작할 때마다 사용할 수 있게 됩니다.
주:
도면 구성 및 치수 축척을 단순화하려면 모형 공간보다 배치의 치수를 작성하는 것이 좋습니다.
