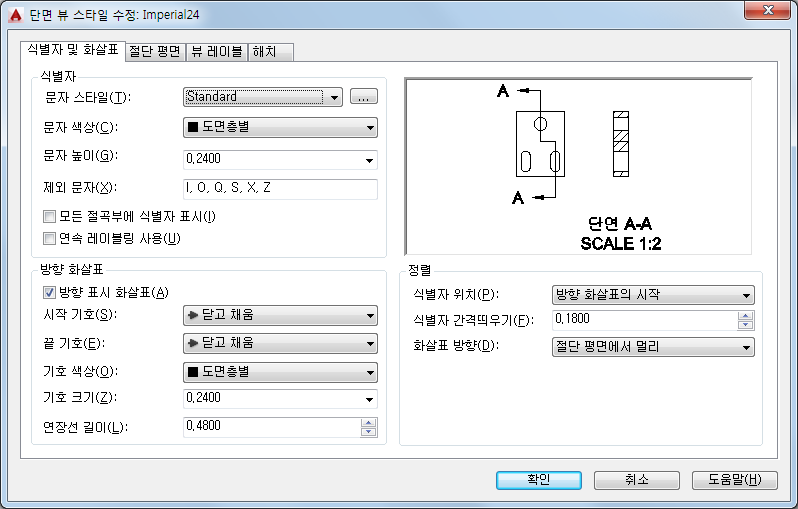

단면 선에서 사용하는 식별자 및 방향 화살표의 특성을 설정합니다.
옵션 리스트
다음과 같은 옵션이 표시됩니다.
식별자
단면 선에 있는 식별자의 형식을 조정합니다.
- 문자 스타일
- 식별자에 사용할 문자 스타일을 설정합니다.
- 문자 색상
- 식별자에 사용할 색상을 설정합니다. 색상 리스트 맨 아래에서 색상 선택을 클릭하면 색상 선택 대화상자가 표시됩니다. 색상 이름 또는 번호를 입력할 수도 있습니다.
- 문자 높이
- 식별자의 높이를 설정합니다.
- 문자 제외
- 식별자로 사용되면 안 되는 문자를 설정합니다.
- 모든 절곡부에 식별자 표시
- 선택하는 경우 모든 절곡부에서 단면 선 식별자를 표시합니다.
- 연속 레이블 지정 사용
- 선택하는 경우 연속적인 알파벳 문자로 끝과 절곡부의 이름을 지정합니다.
- 방향 화살표 표시
- 선택하는 경우 단면 선의 끝점에서 방향 화살표를 표시합니다.
- 시작 기호
- 단면 선의 시작에서 사용할 화살촉 유형을 설정합니다.
- 끝 기호
- 단면 선의 끝에서 사용할 화살촉 유형을 설정합니다.
- 기호 색상
- 방향 화살표에 사용할 색상을 설정합니다. 두 방향 화살표가 동일한 색상을 사용합니다. 색상 리스트 맨 아래에서 색상 선택을 클릭하면 색상 선택 대화상자가 표시됩니다. 색상 이름 또는 번호를 입력할 수도 있습니다.
- 기호 크기
- 화살촉의 크기를 설정합니다. 리스트에서 일반 크기를 선택하거나 크기의 수치 값을 입력할 수 있습니다. 프로그램에서 입력하는 값의 유효성을 검사하여 올바르지 않은 값을 지정하지 않도록 합니다.
- 연장 길이
- 방향 화살표에서 사용되는 치수보조선의 길이를 설정합니다.
- 식별자 위치
- 단면 선 식별자의 위치와 정렬을 설정합니다.
- 식별자 간격띄우기
- 식별자 위치 설정에서 지정된 위치로부터 단면 선 식별자를 간격띄우기할 거리를 설정합니다.
- 화살표 방향
- 방향 화살표가 절단 평면 쪽을 가리켜야 하는지 아니면 절단 평면에서 먼 쪽을 가리켜야 하는지 지정합니다.
방향 화살표
단면 선의 방향 화살표 형식을 조정합니다.
정렬
단면 선의 시작점 및 끝점을 기준으로 단면 선 식별자 및 방향 화살표의 배치를 조정합니다.
주: 정렬은 투영 각도(첫 번째 또는 세 번째)로도 조정됩니다.
