단면 객체 상태

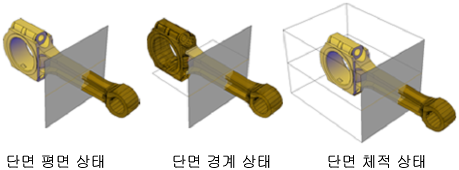

단면 객체의 표시 상태는 다음과 같습니다.
- 단면 평면. 단면 선과 투명한 단면 평면 지시자가 표시됩니다. 절단 평면은 모든 방향으로 무한하게 연장합니다.
- 단면 경계. 2D 상자는 절단 평면의 XY 범위를 표시합니다. 절단 평면은 z 축을 따라 무한하게 연장됩니다.
- 단면 체적. 3D 상자는 절단 평면의 모든 방향 범위를 표시합니다.
단면 객체를 선택할 때 나타나는 메뉴 그립을 사용하여 객체 상태를 전환할 수 있습니다.
단면 객체 특성
단면 객체 특성은 다른 AutoCAD 객체의 특성을 변경하는 것과 같은 방식으로 변경합니다. 각 단면 객체의 이름, 도면층 및 선종류를 변경할 수 있습니다. 단면 평면 지시자(절단 평면)의 색상과 투명도 역시 변경할 수 있습니다.
