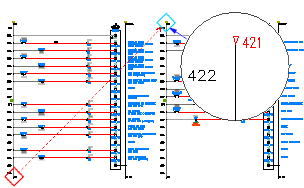

일치하는 소스의 와이어 번호가 있는 와이어 대상 신호 화살표를 삽입합니다.
찾기
명령 입력:
AEDESTINATION
이 프로그램에서는 대상 화살표가 지정된 와이어 네트워크의 와이어 번호를 연관된 소스 화살표가 지정된 와이어 네트워크에서 검색합니다. 동일한 번호, 단어 또는 구를 입력하면 소스 화살표가 해당 번호, 단어 또는 구에 링크되도록 전달됩니다.
주: 대상 신호 화살표는 미리 지정된 고정 와이어 번호가 있는 와이어 네트워크에 연결할 수 없습니다.
|
코드 |
대상 신호의 코드를 지정합니다. AutoCAD Electrical에서 대상 와이어 네트워크를 소스 와이어 네트워크에 내부적으로 링크하는 데 사용하는 최대 32자의 고유한 번호/단어/구문을 입력합니다. |
|
설명 |
(옵션) 대상 신호에 대한 설명을 지정합니다. |
|
기본값 |
표준 설명을 빠르게 선택할 수 있는 ASCII 텍스트 파일을 엽니다. |
|
최근 |
최근에 삽입한 코드를 선택합니다. |
|
도면 |
지금까지 사용된 모든 소스/대상 코드의 도면 전체 선택 리스트를 표시합니다. |
|
프로젝트 |
지금까지 사용된 모든 소스/대상 코드의 프로젝트 전체 선택 리스트를 표시합니다. |
|
선택 |
기존 와이어 네트워크를 선택합니다. AutoCAD Electrical은 이 네트워크에서 기존 소스 화살표를 찾은 다음 이 새 대상 화살표에 사용할 해당 신호 코드를 가져옵니다. |
|
신호 화살표 스타일 |
대상 신호에 사용할 화살표 스타일을 지정합니다. 현재 선택할 수 있는 스타일은 9개입니다. |
|
확인 + 소스 업데이트 |
대상 화살표 삽입을 완료하고 이 대상 화살표로 소스 화살표를 업데이트합니다. |
