다음 방법 중 하나를 사용하여 도식적인 구성요소를 삽입합니다.
- 카탈로그 검색기
카탈로그 데이터베이스에서 카탈로그 값을 선택하여 구성요소를 삽입합니다.
- 아이콘 메뉴
기호 유형, 상위 및 하위 기호를 사용하여 구성된 사용 가능한 기호 메뉴에서 찾습니다.
- 선택한 구성요소 복사
구성요소 태그의 자동 업데이트를 포함합니다.
- 사용자 정의 선택 리스트에서 선택합니다.
카탈로그 번호 또는 구성요소 설명이 포함된 도식적인 구성요소를 삽입하고 주석을 답니다.
- 장비 리스트
이 도구는 장비 리스트에서 추출된 BOM 데이터를 나열하고 구조도 색인 데이터베이스를 조회하여 적절한 구조도 기호를 찾습니다.
. - 패널 구성요소 리스트
패널 배치 도면의 프로젝트 세트를 통해 구조도 와이어 다이어그램을 실행할 수 있습니다. AutoCAD Electrical에서는 구조도 색인 데이터베이스의 패널 외곽설정에서 일치하는 항목을 찾아서 삽입할 올바른 구조도 기호를 결정합니다.
도식적인 구성요소를 선택하여 도면에 삽입한 후에 모든 패널 관련 정보를 구조도에 복사합니다. 구성요소 삽입/편집 대화상자를 사용하여 새 도식적인 구성요소를 추가로 변경합니다.

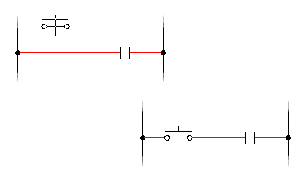

도면에서 삽입점을 선택합니다. 기호 방향은 기본 와이어와 일치됩니다. 기호가 도면에 배치되거나 그 근처에 있는 경우 와이어가 자동으로 끊어집니다.
