터미널 블록을 사용하여 제품 출하 시 빠르게 연결을 끊거나 분해해야 하는 장치를 연결할 수 있으며, 다른 장치에 전기를 공급하는 데 사용되기도 합니다. 터미널 스트립 편집기를 사용하면 시스템 설계 과정에서 이러한 연결 장치의 위치를 정의할 수 있습니다. 터미널 스트립 편집은 주로 제어 시스템 설계 사이클이 끝날 때 터미널 스트립에 있는 터미널의 레이블 지정, 번호 매기기 및 다시 정렬을 처리하는 데 사용됩니다.
터미널 스트립 및 모든 해당 와이어의 구성을 용이하게 하기 위해 작성되는 문서는 터미널 스트립 배치 도면입니다. 이러한 도면에는 특정 터미널 스트립에 포함된 모든 터미널 블록의 일반 배열이 표시됩니다. 또한 터미널 스트립 편집기를 사용하여 터미널 블록 기호 옆에 와이어 및 장치 연결 정보를 표시할 수도 있습니다. 구조도를 참조하지 않고 터미널 스트립 배치 도면에서 터미널 스트립에 관한 모든 정보를 얻을 수 있습니다.

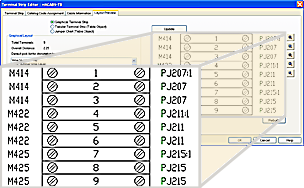

전체 터미널 스트립 또는 개별 터미널을 수정합니다. 카탈로그 값을 지정하고, 터미널 번호의 시퀀스를 재지정하고, 점퍼와 점퍼 차트를 추가하고, 예비용과 액세서리를 추가합니다. 그래픽 또는 테이블 스타일의 터미널 스트립 배치를 삽입하거나 업데이트합니다.
설치(INST), 위치(LOC) 및 태그스트립(TAG_STRIP) 값은 조합된 설치/위치 태그 모드 등 활성 프로젝트에 사용된 표준에 관계없이 터미널 스트립의 고유성을 결정하는 데 사용됩니다.
터미널 스트립 편집기를 사용하여 터미널 스트립을 변경하고 나면 변경 사항이 나중에 업데이트할 수 있도록 구조도 도면에 다시 기록되고, 터미널 스트립 배치의 그래픽 또는 테이블 스타일의 도면이 작성됩니다. 업데이트를 수행하려면 활성 프로젝트에 도면을 포함시켜야 합니다.
터미널 스트립 편집기에 오류가 발생하여 시작할 수 없는 경우 프로젝트 파일과 같은 위치에 TSE_Error_<날짜 및 시간>.log라는 로그 파일이 작성됩니다. 로그 정보에는 사용자 이름, 프로젝트 이름, 날짜, 시간, 터미널 스트립 태그, 설치 및 위치에 대한 상세 정보가 포함되어 있습니다. 또한 특정 터미널에 대한 상세 정보(예: 해당 터미널이 있는 도면, 터미널 핸들 및 터미널 문제)가 포함되어 있습니다.
와이어 구속조건
터미널 스트립 편집기를 사용하여 지정된 와이어 구속조건에 따라 추가 터미널을 추가하거나 제거할 수 있습니다. 와이어 구속조건은 특정 장치(예: 터미널)에 연결할 수 있는 와이어 수를 제한합니다. 터미널을 수정할 때 터미널 블록 특성 대화상자의 연결당 와이어 수 섹션에서 터미널의 각 면에 사용할 수 있는 와이어 수를 지정할 수 있습니다.
터미널 스트립 편집기를 사용하여 터미널을 편집하는 경우에만 추가 터미널이 배치됩니다. 연결당 와이어 수 값을 정의하면 터미널 스트립 편집기에서 허용된 수 보다 많은 와이어/장치가 터미널의 면에 연결되어 있는지 점검합니다. 정의된 구속조건을 초과한 경우 터미널 스트립 편집기에서 추가 터미널을 추가하고 구속조건을 초과하는 터미널 대상을 새 터미널로 이동합니다. 새 터미널에는 원래 터미널과 동일한 터미널 대상, 특성 및 카탈로그 지정 사항이 포함되어 있습니다. 이동된 터미널 대상은 원래 터미널의 레벨과 같은 새 터미널의 레벨에 배치됩니다. 재료 명세서에 추가 터미널이 반영됩니다.
터미널 스트립 편집기를 사용하여 터미널 스트립을 편집하면 추가 터미널을 다시 평가하여 구속조건이 더 이상 초과되지 않는 경우에는 제거해야 합니다. 주 외곽설정 터미널이 연관에서 제거되면 추가 터미널이 제거됩니다.
터미널 스트립 테이블 생성기

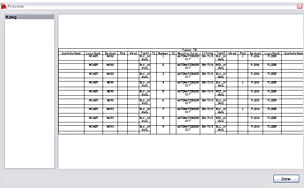

터미널 스트립 테이블 생성기에서 하나의 터미널 스트립 또는 다중 터미널 스트립을 테이블 객체로 삽입합니다. 또한 새 도면에 모든 테이블 섹션을 배치하고 활성 프로젝트에 새 도면을 추가합니다.
터미널 스트립을 단일 테이블 객체로 삽입하거나 터미널 스트립을 다중 테이블 객체로 분할하는 데 사용할 수 있는 옵션이 있습니다. 또한 이 도구를 사용하여 활성 프로젝트 내에서 기존 터미널 스트립 테이블을 재생성하거나 갱신할 수 있습니다.
선택한 각 터미널 스트립이 개별 도면에서 시작됩니다. 터미널 스트립의 설치 코드, 위치 코드 및 태그 값이 프로젝트 파일(*.wdp)의 도면 설명 필드에 기록됩니다.
