PLINE(명령)

선 및 호 세그먼트로 구성된 단일 객체인 2D 폴리선을 작성합니다.

찾기

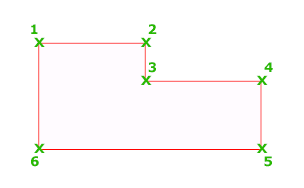

2D 폴리선은 여러 세그먼트가 순차적으로 연결되는 것으로 이를 통해 단일 평면 객체가 작성됩니다. 직선 세그먼트, 호 세그먼트 또는 그 둘을 조합하여 작성할 수 있습니다.

주: 첫 번째 점에 더하기 모양 표식기가 일시적으로 표시됩니다. 이 표식기는 길고 복잡한 폴리선을 작성할 때 유용할 수 있습니다. 폴리선을 완성하면 표식기가 제거됩니다.

PLINEGEN 시스템 변수는 2D 폴리선의 정점의 부드럽기와 그 주위의 선종류 패턴 표시를 조정합니다. PLINEGEN을 1로 설정하면 완료된 폴리선의 정점 주위에 연속 패턴으로 새 폴리선이 생성됩니다. PLINEGEN을 0으로 설정하면 각 정점에서 폴리선이 대시로 시작하고 끝납니다. PLINEGEN은 테이퍼된 세그먼트가 있는 폴리선에는 적용되지 않습니다.

다음과 같은 프롬프트가 표시됩니다.

시작점

폴리선의 시작점을 설정합니다.

• 두 번째 점을 지정한 경우 선 세그먼트를 그립니다.
• a를 입력한 경우(호의 경우) 호 세그먼트를 그립니다.

호

호 세그먼트를 그릴 때 다음 프롬프트가 표시됩니다.

호의 끝점

호 세그먼트를 완성합니다. 호 세그먼트는 폴리선의 이전 세그먼트에 접합니다.

각도

시작점에서 호 세그먼트의 사이각을 지정합니다.

양수를 입력하면 시계 반대 방향 호 세그먼트가 작성됩니다. 음수를 입력하면 시계 방향 호 세그먼트가 작성됩니다.

중심

해당 중심점을 기준으로 호 세그먼트를 지정합니다.

주: PLINE 명령의 중심 옵션을 사용하려면 ce를 입력하고, 중심 객체 스냅을 사용하려면cen 또는 center를 입력합니다.

• 호의 중심점. 폴리선 호의 중심점을 지정합니다.
• 호의 끝점입니다.끝점을 지정하고 호 세그먼트를 그립니다.
• 각도. 시작점에서 호 세그먼트의 사이각을 지정합니다.
• 길이. 현 길이(호 세그먼트의 끝점 간 거리)를 지정합니다. 이전 세그먼트가 호인 경우 이전 호 세그먼트에 접하는 새 호 세그먼트가 그려집니다.

닫기

지정된 마지막 점에서 시작점까지 호 세그먼트를 그려 닫힌 폴리선을 작성합니다. 이 옵션을 사용하려면 점을 두 개 이상 지정해야 합니다.

방향

호 세그먼트의 접선을 지정합니다.

• 호의 시작점에 대한 접선 방향. 곡선의 접촉부를 시작점으로 설정하는 점을 지정합니다. 호의 곡선이 시작점과 접점 간의 벡터에서 먼 쪽으로 작성됩니다.
• 호의 끝점. 호 세그먼트의 끝점을 지정합니다.

팁: Ctrl 키를 눌러 시계 방향으로 그립니다.

반폭

폭을 가진 폴리선 세그먼트의 중심에서 모서리까지의 폭을 지정합니다.

시작 반폭이 기본 끝 반폭이 됩니다. 반폭을 다시 변경할 때까지 끝 반폭이 모든 후속 세그먼트의 동일한 반폭이 됩니다. 폭이 있는 선 세그먼트의 시작점과 끝점은 선의 중심에 있습니다. 일반적으로 폭을 가진 인접한 세그먼트의 교차 부분은 베벨처리됩니다. 접하지 않는 호 세그먼트나 예각의 경우 또는 점과 대시로 구성된 선종류를 사용하는 경우에는 교차 부분이 베벨처리되지 않습니다.

• 시작 반폭. 세그먼트의 폭 및 시작점을 지정합니다.
• 끝 반폭. 끝점의 폭을 지정합니다.

선

도면 호 세그먼트에서 도면 직선 세그먼트로 전환합니다.

반지름

호 세그먼트의 반지름을 지정합니다.

• 호의 반지름. 거리를 지정합니다.
• 호의 끝점입니다. 끝점을 지정하고 호 세그먼트를 그립니다.

두 번째 점

3점 호의 두 번째 점과 끝점을 지정합니다.

명령 취소

가장 최근에 폴리선에 추가한 호 세그먼트를 제거합니다.

폭

다음 호 세그먼트의 폭을 지정합니다.

시작 폭이 기본 끝 폭이 됩니다. 폭을 다시 변경할 때까지 끝 폭이 모든 후속 세그먼트의 동일한 폭이 됩니다. 폭이 있는 선 세그먼트의 시작점과 끝점은 선의 중심에 있습니다.

일반적으로 폭을 가진 인접한 세그먼트의 교차 부분은 베벨처리됩니다. 접하지 않은 호 세그먼트나 예각의 경우 또는 점과 대시로 구성된 선종류를 사용하는 경우에는 베벨처리되지 않습니다.

• 시작 폭.
• 끝 폭.

선

직선 폴리선 세그먼트를 그릴 때 다음 프롬프트가 표시됩니다.

다음 점

직선 폴리선 세그먼트의 끝점을 지정합니다.

호

도면 직선 세그먼트에서 도면 호 세그먼트로 전환합니다.

닫기

지정된 마지막 점에서 시작점까지 선 세그먼트를 그려 닫힌 폴리선을 작성합니다. 이 옵션을 사용하려면 점을 두 개 이상 지정해야 합니다.

반폭

폭을 가진 폴리선 선 세그먼트의 중심에서 모서리까지의 폭을 지정합니다.

시작 반폭이 기본 끝 반폭이 됩니다. 반폭을 다시 변경할 때까지 끝 반폭이 모든 후속 세그먼트의 동일한 반폭이 됩니다. 폭이 있는 선 세그먼트의 시작점과 끝점은 선의 중심에 있습니다.

일반적으로 폭을 가진 인접한 세그먼트의 교차 부분은 베벨처리됩니다. 접하지 않는 호 세그먼트나 예각의 경우 또는 점과 대시로 구성된 선종류를 사용하는 경우에는 교차 부분이 베벨처리되지 않습니다.

• 시작 반폭. 세그먼트의 폭 및 시작점을 지정합니다.
• 끝 반폭. 끝점의 폭을 지정합니다.

길이

지정한 길이의 선 세그먼트를 이전 세그먼트와 같은 각도로 그립니다. 이전 세그먼트가 호인 경우 이전 호 세그먼트에 접하는 새 선 세그먼트가 그려집니다.

명령 취소

가장 최근에 폴리선에 추가한 선 세그먼트를 제거합니다.

폭

다음 선 세그먼트의 시작 및 끝 폭을 지정합니다.

시작 폭이 기본 끝 폭이 됩니다. 폭을 다시 변경할 때까지 끝 폭이 모든 후속 세그먼트의 동일한 폭이 됩니다. 폭이 있는 선 세그먼트의 시작점과 끝점은 선의 중심에 있습니다.

일반적으로 폭을 가진 인접한 세그먼트의 교차 부분은 베벨처리됩니다. 접하지 않는 호 세그먼트나 예각의 경우 또는 점과 대시로 구성된 선종류를 사용하는 경우에는 교차 부분이 베벨처리되지 않습니다.
