주석 객체는 치수, 주 및 일반적으로 도면에 정보를 추가하는 데 사용되는 다른 유형의 설명 기호 또는 객체를 포함합니다.
주석 객체는 벽의 길이, 조임쇠의 지름 또는 상세 콜아웃 등 기능에 대한 정보를 제공합니다. 일반적으로 주석 객체는 도면의 뷰와 다르게 축척되고 플롯 시 표시되는 방식의 축척을 따릅니다.

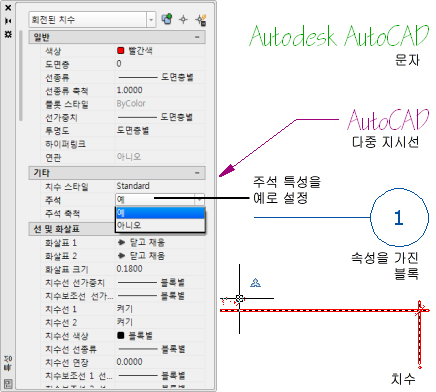

객체를 비주석 또는 주석으로 정의하여 주석 객체가 축척되는 방법을 조정할 수 있습니다.
- 비주석 객체는 도면을 플롯하는 데 사용되는 축척에 따라 계산되는 축척 또는 고정 크기를 필요로 합니다.
- 주석 객체는 뷰의 축척과 관계없이 동일한 크기 또는 축척으로 균일하게 표시되도록 자동으로 조정됩니다.
아래 표에는 도면에서 작성할 수 있는 일반적인 주석이 나와 있습니다.
| 주석 | 도면 객체 |
|---|---|
| 주 및 레이블 |
|
| 테이블 데이터 |
|
| 치수 및 기하학적 공차 |
|
| 해치, 그라데이션 및 채우기 |
|
| 지시선이 있는 주석 및 기호 |
|
| 제목 블록 및 속성 |
|
