흐름 방향은 재료 또는 유체(예: 공기 또는 급수)가 시스템 구성요소를 통해 앞으로 이동하는 것을 말합니다. 두 분기 사이의 덕트 런 또는 파이프 런의 흐름 방향을 설정하거나 반전시킬 수 있습니다. 흐름 방향을 설정하면 흐름 표식기를 사용하여 필요에 따라 표식기를 설정 또는 해제하면서 흐름 방향을 표시할 수 있습니다. 흐름 표식기는 세그먼트의 중간점에 표시되는 솔리드 2D 화살표입니다.

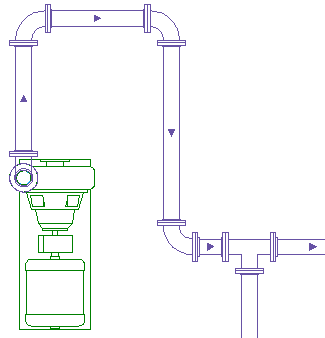

파이프 런의 흐름 방향을 나타내는 흐름 표식기
주: 흐름 표식기 외에도 덕트 런 및 파이프 런에 흐름 레이블(경우에 따라 소프트웨어서는 흐름 화살표라고도 함)을 추가할 수도 있습니다. 흐름 표식기와 마찬가지로 흐름 방향이 설정되어 있는 경우 흐름 레이블은 런의 현재 흐름 방향을 표시하며 주석 축척에 따라 축척됩니다. 흐름 표식기와 달리 흐름 레이블은 완벽한 주석 객체이므로 수정 및 삭제할 수 있습니다. 그릴 때 흐름 레이블을 추가하는 방법에 대한 자세한 내용은 덕트 추가 시 레이블 또는 흐름 화살표 추가 또는 파이프에 레이블 또는 흐름 화살표 추가를 참고하십시오.
덕트 또는 파이프 런의 흐름 방향을 설정하거나 반전시키려면
- 런에서 세그먼트를 선택합니다.
을 클릭합니다.
-

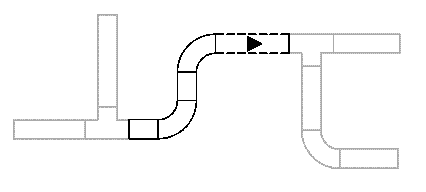

런의 현재 흐름 방향은 선택한 세그먼트의 중심에 화살표로 표시됩니다. 런에 지정된 흐름 방향이 없는 경우 세그먼트의 시작점을 업스트림으로 간주하여 기본 흐름 방향을 표시합니다.
- 다음 작업 중 하나를 수행합니다.
- 흐름 방향을 바꾸려면 y(예)를 입력합니다.
- 표시된 흐름 방향을 적용하려면 n(아니오)을 입력합니다.

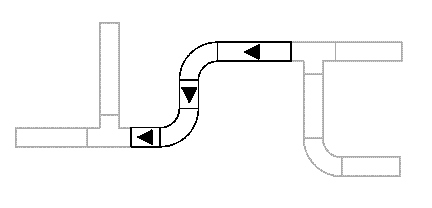

분기 사이의 선택된 런에는 표시된 흐름 방향이 지정됩니다. 런의 흐름 방향은 분기 부속(3개 이상의 연결구가 있는 부속. 예: 티 및 크로스) 및 다중 뷰 부품에서 중지됩니다.
주: 단일 세그먼트의 흐름 방향을 바꾸려면 이를 선택하고 마우스 오른쪽 버튼으로 클릭한 다음 ReverseSegment를 클릭합니다(또는 reversesegment 입력).
파이프 탭의 흐름 방향 설정을 사용하여 파이프 런에 대해 동일한 작업을 수행할 수 있습니다.
흐름 방향이 있는 모든 런에 대해 흐름 표식기를 켜거나 끄려면
- 런에서 세그먼트를 선택합니다.
- 파이프 탭 또는 를 클릭합니다.
주: 흐름 표식기를 시공 도서에 표시하지 않으려면 플로팅 또는 게시 이전에 흐름 표식기를 끕니다.
