전반 연결

전반을 연결한 후 회로 관리자를 사용하여 각 부하 범주에 대한 전반 수요 및 연결된 부하의 합계를 한 전반에서 다른 전반으로 전송합니다.

동일한 도면에서 전반을 연결하려면

1. 전반을 선택하고 전반 탭 연결 패널 다른 전반에 연결 을 클릭합니다.
2. 첫 번째 전반 대 전반 연결 대화상자에서 다른 전반에 의해 공급을 받을 전반을 선택합니다.
3. 두 번째 전반 대 전반 연결 대화상자에서 전반을 연결할 때 사용할 방법을 선택하고 확인을 클릭합니다.


   선택한 항목...	할 일...
   전반의 회로 차단기	연결된 전반의 기존 회로에 전반이 하위 공급 전반으로 추가됩니다.
   Feed-thru 러그	연결된 전반의 Feed-thru 러그 회로에 전반이 하위 공급 전반으로 추가됩니다.
   Sub-feed 러그	연결된 전반의 Subfeed 러그 회로에 전반이 하위 공급 전반으로 추가됩니다.
   Subfeed 차단기	연결된 전반의 Subfeed 차단기 회로에 전반이 하위 공급 전반으로 추가됩니다.
   변압기를 통해 연결된 전반(전반의 전압이 다름)	전반의 전압이 다른 경우 전반이 변압기를 통해 연결됩니다.

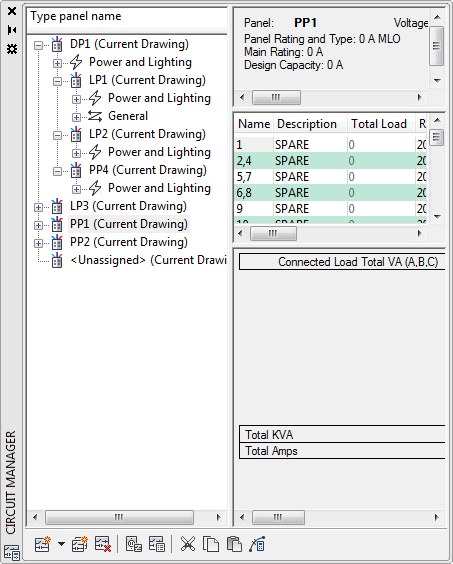

   하위 공급(연결된) 전반은 왼쪽 창에 있는 트리 뷰에서 들여쓰기로 표시됩니다.



   주: 전반을 해당 전반을 공급하는 전반으로 다시 연결하여 원형 참조를 작성하려는 경우 경고 기호가 표시됩니다.
   주: 전반을 한 번에 두 개 이상의 전반에 연결할 수 없습니다.
   주: 회로를 추가하거나 삭제할 때마다 기존 분전반 구성도를 업데이트해야 합니다. 분전반 구성도 업데이트를 참고하십시오.

전반 간에 연결을 제거하려면

1. 전반을 선택하고 전반 탭 연결 패널 연결 제거 를 클릭합니다.
   주: Feed-thru 러그, Subfeed 러그 또는 Subfeed 차단기 옵션 중 하나를 사용하여 전반에 한 번만 연결할 수 있습니다. 사용 가능한 회로가 있는 경우에만 회로 차단기를 사용할 수 있습니다.
