AutoCAD Mechanical에서는 활성 제도 표준을 따르는 표면 텍스쳐 기호를 작성할 수 있습니다.
지원되는 표준에 대한 전체 리스트는 이 페이지의 아래쪽에 표시되어 있습니다.
도면에 기호 삽입
좌표값을 입력하거나 객체 스냅을 사용하여 표면 텍스처 기호를 도면에 배치할 수 있습니다. 기호 자체 또는 지시선에 부착하여 위치를 지정할 수 있습니다. 기호는 자유형 독립 객체이거나 도면에 있는 객체에 부착될 수 있습니다. 기호가 부착되면 객체를 이동할 때마다 기호도 같이 이동됩니다. 기호 지시선을 도면의 객체에 부착하고 이 객체를 다른 객체에 부착하려는 경우 먼저 부착된 지시선을 분리해야 합니다.
표면 표시 지시선
AutoCAD Mechanical에서는 표면 표시 지시선을 작성할 수 있는 명령행 옵션을 제공합니다. 이러한 옵션을 통해 기호 지시선이 모서리가 아닌 표면을 가리키도록 할 수 있습니다. 표면 표시 지시선을 사용하면 측면도가 아닌 평면도를 사용하여 요구사항을 지정할 수 있습니다.
주석에 부착

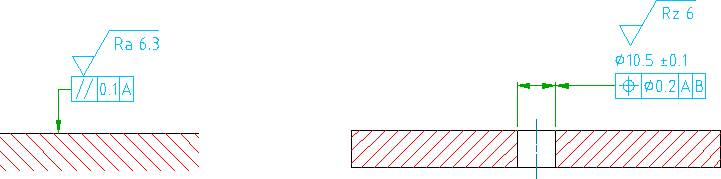

아래 그림에 표시된 것처럼 표면 텍스처 기호를 형상 공차 기호에 부착할 수 있습니다.
표면 텍스처 요구사항 지정

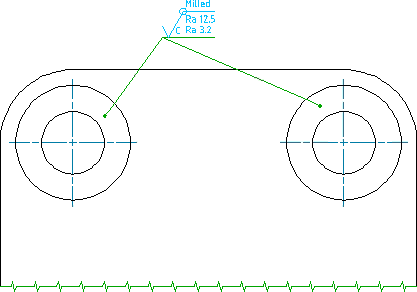

요구되는 표면 텍스처를 특수한 방법으로 생성해야 하는 경우 해당 방법을 표면 기호의 긴쪽 암에 추가된 선에 단어로 나타냅니다. 문자 입력 시 파동 필터 표기(λ)와 같은 특수 문자를 포함하려면 해당 유니코드 문자열(이 경우 ₩U+03BB)을 입력합니다.
경우에 따라 표면 텍스처 요구사항을 드롭다운 리스트에서 선택할 수 있습니다. 이러한 리스트는 잘 사용하지 않는 표면 텍스처 요구사항을 제거하여 정리하거나 제도 요구사항에만 해당되는 항목을 추가/편집하는 구성 과정을 통해 사용자화될 수 있습니다.
기호 라이브러리를 통해 표면 텍스처 기호 재사용
작성한 표면 텍스처 기호는 기호 라이브러리에 추가할 수 있습니다. 그 다음부터는 라이브러리에서 바로 표면 텍스처 기호를 삽입하여 상당한 작업 시간을 절감할 수 있습니다. 기호 라이브러리는 제도 표준과는 달리 도면 파일에 저장됩니다.
표면 텍스처 기호를 주요 기호로 사용
표면 텍스처 기호를 주요 기호로 설정할 수 있습니다. 해당 기호는 도면 내의 모든 위치에서 단일 집합 표시를 사용하여 표면 텍스처 기호의 상태를 자동으로 나타냅니다. 주요 기호는 배치가 달라도 주요 기호로 인식됩니다. 주요 기호로 설정된 표면 텍스처 기호가 포함된 블록을 삭제하면 주요 기호는 해당 블록을 소거할 때까지 업데이트되지 않습니다.
지원되는 제도 표준
| 표준/리비전 | 표면 치수보조선 | 표면 표시 지시선 | 주요 기호 |
|---|---|---|---|
| ASME Y14.36M(1996) | 예 | ||
| BS EN ISO 1302(2002) | 예 | ||
| BS 308(1990) | 예 | ||
| CSN 01 3144(1981) | 예 | 예 | |
| DIN EN ISO 1302(2002) | 예 | 예 | 예 |
| DIN ISO 1302(1992) | 예 | 예 | |
| GB/T 131(2006) | 예 | 예 | 예 |
| GB/T 131(1993) | 예 | 예 | |
| ISO 1302(2002(E)) | 예 | 예 | 예 |
| ISO 1302(1978) | 예 | 예 | |
| JIS B 0031(2003) | 예 | 예 | 예 |
| JIS B 0031(1994) | 예 | 예 | |
| GOST 2.309-73(Rev 3) | 예 | 예 | |
| GOST 2.309-73 | 예 | 예 |
