제도 표준과 리비전을 선택하면 용접 기호에 대한 기본 설정은 해당 제도 표준과 일치하도록 변경됩니다. 필요한 경우 이 설정을 제도 요구사항에 맞게 사용자화할 수 있습니다.
문자와 지시선은 주석에 가장 일반적으로 사용되는 객체이므로 AutoCAD Mechanical에서는 표준 설정 대화상자라는 한 구성점에서 이러한 객체의 기본 특성을 지정할 수 있습니다. 이러한 설정은 마스터 설정입니다.
용접 설정 대화상자에서 문자 및 지시선 설정의 기본값은 "NameOfCurrentDraftingStandard에 따라"입니다. 마스터 설정을 수정하면 용접 기호에 새 설정이 자동으로 적용됩니다. 용접 기호가 마스터 설정을 따르지 않도록 하려면 문자 높이를 재지정하고 특정 값을 선택할 수 있습니다.
용접 기호의 다른 여러 요소 크기는 문자 높이를 바탕으로 합니다. 해당 항목은 다음과 같습니다.
- 용접 유형 기호
- 윤곽 기호
- 스태거 기호(ISO 및 ISO 기반 표준만 해당)
- 주변 기호(GB 표준만 해당)
- 필드 용접 기호
- 온둘레 기호
- 연장선 기호
- 참조 길이 및 식별선

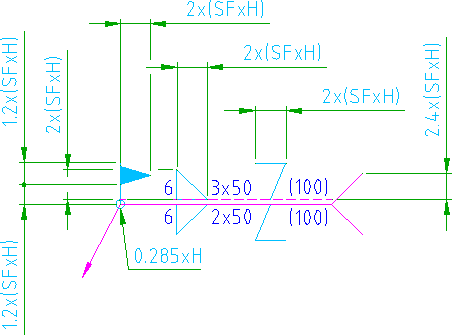

이러한 요소(참조선, 식별선 및 온둘레 기호 제외)의 크기를 제어하기 위해 용접 기호의 축척 비율 특성을 변경할 수 있습니다. 아래 그림에는 ISO 용접 기호가 표시되어 있습니다. 문자 높이에 따라 달라지는 여러 요소의 높이가 공식으로 나와 있습니다. 여기서 H는 문자 높이이고 SF는 축척 비율입니다. 공식은 제도 표준별로 다릅니다.
용접 기호를 도면에 삽입할 때 선택 가능한 용접 유형 기호를 지정할 수도 있습니다. 또한 식별선과 참조선 사이의 간격을 구성할 수 있으며 첫 번째와 두 번째 프로세스 사이의 간격도 구성할 수 있습니다.
