파워 객체는 AutoCAD Mechanical 관련 정보가 부착된 객체입니다.
AutoCAD Mechanical 명령은 파워 객체를 인식하고 부착된 정보를 사용하여 해당 객체에 지능적으로 대응합니다.
파워 명령은 객체 편집 및 복사와 같은 사용자 작업을 빠르게 실행하는 객체 정보를 사용하는 명령입니다. 파워 명령을 사용하면 객체 자체를 "명령 메뉴"로 사용하여 풀다운 메뉴, 도구막대 및 타블렛 위치를 생략할 수 있습니다. 사용할 파워 명령을 시작하고 객체를 클릭합니다.
파워 복사
AMPOWERCOPY(파워 복사)를 사용하면 해당 AutoCAD Mechanical 관련 정보가 있는 객체를 도면의 다른 위치에 복사할 수 있습니다. 파워 복사는 객체와 동일한 복사본을 생성합니다.
파워 복사를 사용하여 객체를 복사할 때 선택할 객체의 부분을 지정해야 할 수 있습니다. 예를 들어, 중심선 근처의 샤프트를 선택하면 전체 샤프트가 복사됩니다. 그러나 단면에서 하나씩 샤프트를 선택하면 해당 단면만 복사됩니다.
AMPOWERCOPY는 AutoCAD COPY와 상당히 다릅니다. AutoCAD COPY 명령을 사용하여 객체를 선택하면 생성된 사본의 실제 모양이 모두 원래 모양과 동일하지만, 프로그램에서는 AutoCAD Mechanical 관련 정보를 복사하지 않을 수 있습니다. 그러므로 이러한 사본에는 파워 명령을 사용하지 못할 수도 있습니다. AutoCAD COPY 명령은 전체 객체를 선택하는 경우에만 AutoCAD Mechanical 관련 정보가 있는 객체를 복사합니다.
파워 지우기
AutoCAD Mechanical 객체를 깨끗하게 지우고 주변 영역을 복원합니다.
예를 들어, 파워 치수를 삭제하면 삭제된 치수선으로 인해 간격이 생기지 않도록 나머지 치수가 조정됩니다. 해치 플레이트에서 나사 연결을 삭제하면 해치가 복원됩니다.
파워 편집
AMPOWEREDIT(파워 편집)를 사용하여 도면에 있는 객체를 클릭하고 해당 객체를 작성하는 데 사용되는 명령과 연관된 대화상자로 직접 이동할 수 있습니다.
예를 들어 형상 공차 기호를 선택하는 경우 파워 편집은 AMFCFRAME 명령(형상 공차 대화상자)과 연관된 대화상자를 표시합니다. 기본적으로 두 번 클릭 동작은 파워 편집 명령과 관련이 있습니다. 따라서 객체를 두 번 클릭할 경우 파워 편집은 객체를 작성하는 데 사용되는 해당 명령과 연관된 대화상자를 표시합니다.
파워 재호출
AMPOWEREDIT(파워 편집)를 사용하여 도면에 있는 객체를 클릭하고 해당 객체를 작성하는 데 사용되는 명령을 실행할 수 있습니다.
예를 들어 형상 공차 기호를 선택하면 파워 재호출이 AMFCFRAME 명령을 실행합니다.
파워 조작기
파워 조작기는 객체를 도면 영역으로 끌어 회전, 이동 및 복사하는 데 사용할 수 있는 도구입니다. AMMANIPULATE 명령을 호출하면 AutoCAD Mechanical에서 이동, 복사 또는 회전할 객체를 선택하라는 메시지가 표시됩니다. 그런 다음 도면 영역에 직교 좌표계로 파워 조작기가 표시됩니다.

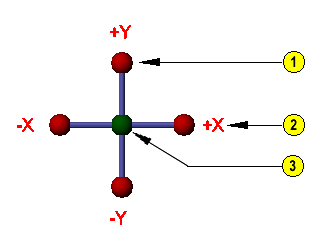

| 파워 조작기 | 범례 |
|---|---|
 |
|
파워 조작기에서 핸들을 선택한 다음 끌어 객체를 이동하거나 회전합니다. X 핸들 또는 Y 핸들을 선택하면 AutoCAD Mechanical이 이동을 X 또는 Y 방향으로 제한합니다. 그러나 중간 핸들(자유 핸들)을 선택하면 객체를 어떤 방향으로나 이동할 수 있습니다. 오른쪽 클릭 메뉴를 통해 옵션을 선택하여 파워 조작기 대화상자를 표시할 수 있습니다. 이 대화상자에서는 객체를 끄는 대신 정확한 변위 및 회전 값을 지정할 수 있습니다.
Shift 키를 누른 상태로 파워 조작기를 끌면 선택한 객체에 상대적으로 파워 조작기를 이동할 수 있습니다. 따라서 이동, 복사 또는 회전 작업의 기준점을 변경할 수 있습니다.
