블록으로 사용자 부품 리스트를 작성하여 부품 리스트의 쉐이프를 사용자화할 수 있습니다.
사용자 부품 리스트를 작성하려면 최소한 두 개의 블록이 필요합니다. 하나는 부품 리스트 표제 행에 대한 블록이고, 다른 하나는 본문 행에 대한 블록입니다. 필요한 경우 본문 행은 여러 개의 블록을 가질 수 있습니다. 표제 블록 및 본문 블록의 이름은 동일해야 하며 이름 끝의 숫자로 구별할 수 있습니다.
표제 블록은 일반적으로 표제 문자가 있는 프레임 또는 내부에 속성을 포함합니다. 표제 블록 이름은 숫자 0으로 끝납니다. 예를 들어, MYPLIST0은 표제 블록에 유효한 이름입니다.
본문 블록은 단일 부품 리스트 행에 대한 템플릿이 됩니다. 첫 번째 본문 블록 이름은 숫자 1로 끝나고, 두 번째 본문 블록 이름은 숫자 2로 끝나는 방식으로 지정합니다. 예를 들어, MYPLIST1과 MYPLIST2는 표제 블록 MYPLIST0에 유효한 본문 블록 이름입니다.
본문 블록은 일반적으로 행에 대한 프레임 및 표시되는 구성요소 특성을 나타내는 속성을 포함합니다. 표시할 특성 이름으로 속성의 태그 이름을 설정합니다. 예를 들어 본문 블록이 구성요소 특성인 재료를 표시하는 경우 속성 태그 이름을 MATERIAL로 지정합니다.
속성 태그로 구성요소 특성 이름을 사용하는 데에는 예약된 공간에 문자를 맞출 수 있는 메커니즘이 없다는 제약이 따릅니다. 예를 들어, 태그 이름으로 DESCRIPTION을 사용하고 이름에 대한 열 폭을 35로 예약한 경우 부품 리스트의 항목 설명이 35를 초과하면 다음 열로 오버플로우됩니다. 이러한 문제를 해결하려면 내부 표시를 사용합니다.
내부 표시 형식은 #GENST{#}이며, 여기서 #GENST는 구성요소 특성 ID이고 {#}는 문자 맞춤을 나타내는 수입니다. 예를 들어, DESCRIPTION의 구성요소 특성 ID가 5GENST입니다(전체 리스트는 구성요소 특성 ID 참조 항목 참고). 설명에 사용 가능한 공간이 35이고 문자 높이가 3.5일 경우 문자 높이(3.5)로 사용 가능한 공간(35)을 나누고 그 결과 값(10)을 중괄호에 넣고 구성요소 특성 ID 뒤에 추가합니다(5GENST₩{10₩}). 항목 설명의 폭이 35를 초과할 경우 문자는 사용 가능한 공간에 맞게 압축됩니다.
현재 도면이나 외부 도면에 표제 블록과 본문 블록을 작성할 수 있습니다. 외부 도면을 사용할 경우 도면 이름은 블록 이름과 같아야 합니다. 예를 들어 부품 리스트 블록 MYPLIST0, MYPLIST1 및 MYPLIST2가 포함된 파일은 myplist.dwg로 저장해야 합니다.
사용자 부품 리스트에 대한 블록을 작성한 후 사용자 부품 리스트를 기본 부품 리스트 스타일로 사용하도록 시스템을 구성할 수 있습니다. 표제 행을 부품 리스트의 위쪽이나 아래쪽에 표시하도록 설정하고 열 분할을 설정할 수 있습니다. 표제 행 위치 및 열 분할에 대한 자세한 내용은 표준 기반 부품 리스트 구성을 참조하십시오.
또한 표준 스타일 부품 리스트와 사용자 스타일 부품 리스트를 같은 도면에 유지할 수 있습니다. 부품 리스트를 작성할 때 부품 리스트 스타일을 선택할 수 있습니다.
예 보기...
다음 이미지에서는 표제 블록 MYPLIST0의 예를 보여줍니다.
다음 이미지에서는 첫 번째 본문 블록 MYPLIST1의 예를 보여줍니다. 특성 ID는 행에 표시되는 구성요소 특성을 식별합니다.
다음 이미지에서는 두 번째 본문 블록 MYPLIST2의 예를 보여줍니다. 특성 ID는 구성요소 특성을 식별하며 근접성으로 인해 겹칩니다.

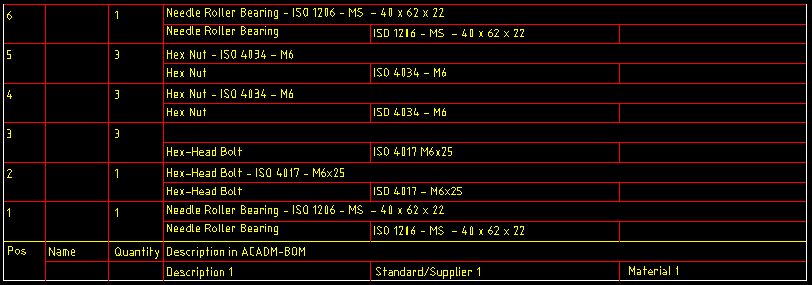

다음 이미지에서는 블록에 기반한 샘플 부품 리스트를 보여줍니다. 데이터 행은 본문 블록에서 파생됩니다. MYPLIST2에 기반한 데이터 행은 MYPLIST1에 기반한 데이터 행 위에 스택됩니다.
MSK 폴더의 하위 폴더인 Position 및 Summation에는 사용자 부품 리스트에 대한 블록이 포함된 샘플 도면이 있습니다. 견본은 모든 언어에서 작동하므로 이 도면의 블록에는 표제 블록에서 변환 가능한 문자가 포함되며 (genmsg “gendwg” 37){27.5} 형식을 사용합니다. 사용자 부품 리스트를 구현하는 경우 변환 가능한 문자에 대해 고려하지 않아도 됩니다. 문자를 바로 입력합니다.
