AutoCAD Mechanical에서는 직사각형 모양의 닫힌 폴리선을 작성하는 AMRECTANG 명령을 제공합니다.
또한 RECTANG 명령은 두 개의 반대 구석을 지정하여 직사각형을 작성합니다. 그러나 직사각형을 삽입할 위치에 따라 마주보는 두 구석을 지정하는 것이 번거로운 경우도 있습니다. AMRECTANG 명령은 두 구석점이 아닌 점을 사용하여 직사각형을 정의하는 옵션도 제공합니다.
명령을 호출하는 즉시 스페이스바를 누르면 시작점이 변경됩니다. 커서가 현재 시작점을 나타내도록 변경됩니다.
| 커서 | 의미 |
|---|---|
 |
구석을 시작점으로 사용하여 직사각형을 작성합니다. |
 |
기준의 중간점을 시작점으로 사용하여 직사각형을 작성합니다. |
 |
높이의 중간점을 시작점으로 사용하여 직사각형을 작성합니다. |
 |
직사각형의 중심점을 시작점으로 사용하여 직사각형을 작성합니다. |
시작점을 지정하고 나면 구석 쉐이프(모깎기 또는 모따기)를 변경할 수 있습니다. 또한 직사각형과 함께 중심선을 그릴지 여부도 제어할 수 있습니다.

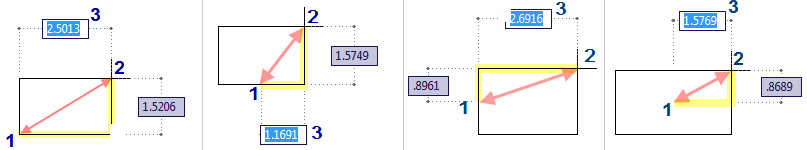

그런 후에는 직사각형을 정의하는 두 번째 점을 지정해야 합니다. 도면 영역을 클릭하여 두 번째 점을 지정할 수 있습니다. 치수 입력을 사용하는 경우에는 툴팁에 치수 값을 입력하여 두 번째 점을 지정할 수 있습니다.
영역과 길이 또는 폭을 사용하여 직사각형을 정의할 수도 있습니다. 모따기 또는 모깎기 옵션이 활성 상태이면 영역에서 계산 시 구석에 대한 모따기 또는 모깎기의 영향을 고려합니다.
AutoCAD Mechanical에서는 시작점 및 끝점 정의를 위한 다양한 기타 옵션이 제공됩니다. 이러한 옵션을 사용하려면 명령행 옵션을 사용하여 직사각형 대화상자를 표시합니다.
