대칭 치수를 편집하여 객체 신축

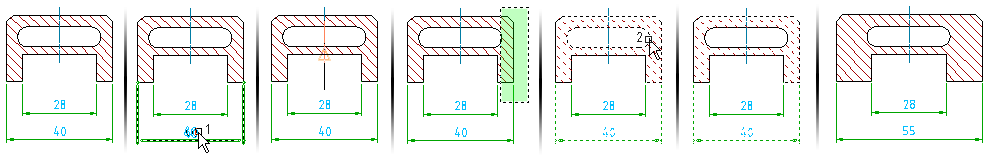

1. 주석 탭치수 패널 드롭다운선형/대칭 신축을 클릭합니다. 찾기
2. S를 입력하여 대칭 옵션을 선택합니다.
3. 객체의 대칭 치수(1)에 대한 치수 문자를 선택합니다.
4. 값을 입력합니다.
5. 신축할 객체 및 연관된 치수를 걸침 창으로 선택합니다.
6. 신축하지 않을 객체가 선택 세트에 포함된 경우 Shift 키를 누른 상태로 객체(2)를 모두 클릭하여 선택 세트에서 제거합니다.

   여러 객체를 선택하여 신축해야 하는 경우 걸침 창을 사용하여 선택합니다.

   주: 다음 객체는 신축되지 않고 이동됩니다.

   • 걸침 창 안에 완전히 포함되는 객체
   • 개별적으로 선택한 객체
   • 창 선택으로 선택된 객체
7. 명령이 종료될 때까지 Enter 키를 누릅니다.

주:

• 치수를 편집할 때 선택 세트에 해당 치수 정의점 한 개를 추가해야 합니다.

• 치수가 기입되지 않은 객체를 신축 또는 축소하려면

  1. 포인터를 사용하여 객체의 윤곽선에서 시작점과 끝점을 선택하여 길이를 지정합니다.
  2. 새 값을 입력합니다.
