이 피쳐를 사용하여 BOM이 없는 AutoCAD 도면 및 AutoCAD Mechanical 도면에 대한 BOM을 생성할 수 있습니다.
수동 부품 리스트란?
수동으로 입력한 부품 리스트를 수동 부품 리스트라고 합니다. 수동 부품 리스트에는 다음과 같은 예가 있습니다.
- 테이블을 작성한 다음 부품 및 조립품의 이름을 테이블에 수동으로 입력할 수 있습니다.
- 부품 리스트를 블록으로 작성한 다음 부품 및 조립품 이름을 블록 속성으로 수동 입력합니다.
- 선을 사용해 부품 리스트를 그린 다음 부품 및 조립품 이름을 여러 줄 문자로 입력하는 경우
- 부품 리스트를 Microsoft Excel 스프레드시트에 입력하는 경우
수동 부품 리스트가 포함된 도면에 대해 AutoCAD Mechanical에서 수행할 수 있는 작업
조립품 도면의 부품 리스트를 수동으로 입력한 도면 프로젝트가 있는 경우 AutoCAD Mechanical의 부품 리스트 마이그레이션 도구를 사용해 다음을 수행할 수 있습니다.
- 도면 프로젝트 분석
- 수동 부품 리스트에서 BOM 생성
- 수동 부품 리스트를 AutoCAD Mechanical 부품 리스트로 대체. 주:
부품 리스트가 Microsoft Excel 스프레드시트인 경우 이 도구는 BOM은 생성하지만 부품 리스트를 도면에 배치하지는 않습니다.

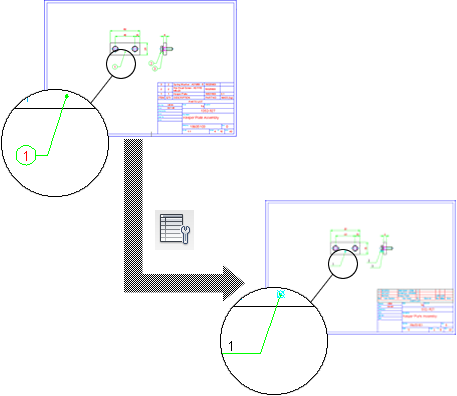

- 수동으로 그린 품번기호를 AutoCAD Mechanical 품번기호로 대체합니다. 주: 품번기호 마이그레이션은 선택 사항이며 필요한 경우 건너뛸 수 있습니다.
- 부품 참조를 배치하여 형상에 부품 및 조립품으로 태그 지정 주:
- 마이그레이션 도구는 도면에 품번기호가 포함된 경우에만 부품 참조를 정확한 위치에 배치할 수 있습니다. 그렇지 않은 경우에는 부품 참조가 도면 경계 옆에 배치됩니다.
- 도면에 표준 부품이 포함된 경우에는 마이그레이션 전에 부품 참조가 포함됩니다(표준 부품과 함께 자동 삽입됨). 표준 부품이 수동 부품 리스트에 나열된 경우에는 마이그레이션 프로세스에서 표준 부품에 부품 참조 세트가 하나 더 추가됩니다. 원래 부품 참조는 필터링되어 BOM에서 제외됩니다.
- 비AMTITLE 도면 경계를 AMTITLE 도면 경계로 대체합니다.
도면이 포함된 프로젝트에서 각 부품 및 부분조립품이 자체 DWG 파일에 그려지는 경우에는 마이그레이션 도구가 BOM만 생성하고 작업을 중지하는 것이 아니라, 계속해서 도면 간의 계층구조 관계를 검색하고 BOM 부착 워크플로우를 사용해 도면의 BOM을 링크합니다.
도면 프로젝트가 AutoCAD Mechanical 도면 프로젝트(예: AutoCAD 도면 프로젝트)가 아닌 경우 마이그레이션 도구는 다음 작업도 수행합니다.
- 프로젝트의 모든 도면을 AutoCAD Mechanical 형식으로 마이그레이션합니다.
BOM을 포함할 수 있도록 도면을 마이그레이션합니다.
- 모든 도면 경계를 AMTITLE 도면 경계로 마이그레이션합니다.
