구성요소 뷰 내의 형상을 재사용하기 위해 AutoCAD 블록 대신 폴더를 사용합니다.
일반적인 사용법은 다음 예를 참고하십시오.
폴더는 여러 차례 복제될 수 있는 정의를 가진다는 점에서 블록과 유사합니다. 블록과 마찬가지로 정의도 도면의 비그래픽 영역에 따로 저장됩니다. 또한 블록과 유사하게 폴더 정의에 대한 변경 사항이 해당 폴더의 모든 복제에 반영됩니다.
폴더가 블록과 매우 유사하지만 일부 중요한 차이점이 있습니다. 첫 번째, 그리고 가장 중요한 차이는 REFEDIT와 같이 특정 편집 모드가 필요 없이 폴더의 컨텐츠를 편집할 수 있다는 점입니다. 두 번째는 폴더의 모든 복제가 Mechanical 검색기에 표시됩니다. Mechanical 검색기에서 폴더 아이콘을 마우스 오른쪽 버튼으로 클릭하면 형상을 줌하는 것과 같은 작업을 수행하거나 가시성 향상을 적용할 수 있습니다.
폴더 사용 방법 예

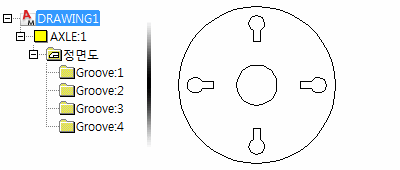

이 예에서 Groove:1 폴더에는 상단 그루브가 포함되어 있고 나머지 그루브를 작성하기 위해 배열됩니다. 폴더는 연관되어 있으므로 하나의 그루브를 수정하면 전체 그루브가 업데이트됩니다.
이 예에서 Profile:1 폴더에는 상단 휠 윤곽이 포함되어 있습니다. Profile:2는 이 폴더의 다른 복제로, Profile:1을 대칭시켜 작성했습니다. 한 윤곽을 변경하면 다른 윤곽이 자동으로 업데이트됩니다.
