이 대화상자에서 용접 기호의 연장선 주에 공정 및 공정 변형을 삽입합니다.
|
공정 탭 용접 공정 및 삽입 옵션 리스트가 포함되어 있습니다. |
||
|
리스트 기호의 연장선 주에 삽입할 수 있는 용접 공정 리스트가 표시됩니다. 이 리스트에서는 여러 항목을 선택할 수 없습니다. 열 헤더를 클릭하면 리스트가 해당 열을 기준으로 오름차순으로 정렬됩니다. |
||
|
공정 용접 공정의 공정 수가 표시됩니다. |
||
|
설명 공정 설명이 표시됩니다. |
||
|
Insert |
||
|
Insert 선택한 공정을 연장선 주에 새 선으로 삽입합니다. 연장선이 없으면 연장선 주가 자동으로 작성됩니다. 공정 추가를 클릭할 때 커서가 용접 기호 대화상자의 연장선 주 상자에 있으면 새 선이 커서 위치에 삽입됩니다.  |
||
|
<표준> 머리말과 함께 삽입 공정 번호 앞에 표준의 이름을 추가합니다. 삽입되는 문자의 내용은 현재 표준 및 리비전에 따라 달라집니다. 주: ANSI 및 GB 표준의 경우에는 이 옵션을 사용할 수 없습니다. JIS의 경우에는 용접 설정 대화상자에서 ISO 표준 사용 옵션을 선택하는 경우에만 이 옵션을 사용할 수 있습니다.
 |
||
|

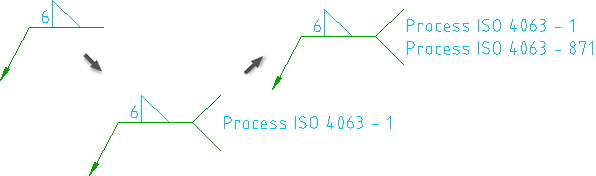

하이브리드 용접으로 삽입 하이브리드 용접 구분 기호가 머리말로 붙은 공정 번호를 연장선 주의 아래쪽 행에 추가합니다. 공정 추가를 클릭할 때 커서가 용접 기호 대화상자의 연장선 주 상자에 있으면 공정이 커서 위치에 삽입됩니다. 주: 이 옵션은 ANSI 표준에 사용할 수 없습니다. JIS의 경우에는 용접 설정 대화상자에서 ISO 표준 사용 옵션을 선택하는 경우에만 이 옵션을 사용할 수 있습니다.
 |
||
|
전송 모드 탭 전송 모드라는 용접 공정 변형의 리스트를 포함합니다. 주: ANSI 및 GB 표준의 경우에는 이 탭이 표시되지 않습니다.
|
||
|
리스트 기호의 연장선 주에 삽입할 수 있는 전송 모드 리스트가 표시됩니다. 이 리스트에서는 여러 항목을 선택할 수 없습니다. 열 헤더를 클릭하면 리스트가 해당 열을 기준으로 오름차순으로 정렬됩니다. |
||
|
모드 전송 모드가 표시됩니다. |
||
|
설명 전송 모드의 설명이 표시됩니다. |
||
|
Insert 대시("-") 문자가 머리말로 붙은 공정 변형을 연장선 주의 아래쪽 행에 추가합니다. 공정 추가를 클릭할 때 커서가 용접 기호 대화상자의 연장선 주 상자에 있으면 공정이 커서 위치에 삽입됩니다. |
||
|
추가 항목 탭 추가 항목이라는 용접 공정 변형 리스트를 포함합니다. 주: ANSI 및 GB 표준의 경우에는 이 탭이 표시되지 않습니다.
|
||
|
리스트 기호의 연장선 주에 삽입할 수 있는 추가 항목 리스트가 표시됩니다. 이 리스트에서는 여러 항목을 선택할 수 없습니다. 열 헤더를 클릭하면 리스트가 해당 열을 기준으로 오름차순으로 정렬됩니다. |
||
|
항목 추가 항목이 표시됩니다. |
||
|
설명 추가 항목의 설명이 표시됩니다. |
||
|
Insert 대시("-") 문자가 머리말로 붙은 공정 변형을 연장선 주의 아래쪽 행에 추가합니다. 공정 추가를 클릭할 때 커서가 용접 기호 대화상자의 연장선 주 상자에 있으면 공정이 커서 위치에 삽입됩니다. |
||
