AutoCAD Mechanical에서는 구성요소 뷰/폴더에 속한 모형 공간 형상을 선택할지 또는 구성요소 뷰/폴더를 선택할지 구분하는 방법을 제공합니다.
형상을 선택하기 위해 클릭할 때 툴팁을 관찰합니다. 선택한 것이 무엇인지 툴팁에 표시됩니다. 선택한 것이 형상이면 해당 형상의 이름이 표시됩니다. 선택한 것이 구성요소 뷰/폴더이면 해당 구성요소 뷰의 이름이 표시됩니다. 선택할 도면요소의 이름이 툴팁에 표시될 때까지 형상을 계속 클릭합니다.
상태막대에는 구조 객체가 모형 공간에서 선택되는 방법을 제어하는 세 개의 버튼이 있습니다.
- 구조 선택 순서 상태막대 버튼(
= 하향식 선택모드,
= 상향식 선택모드) 선택 순서가 상향식으로 설정된 경우 마우스를 클릭하는 순서대로 첫 번째부터 형상, 부품, 부분조립품, 그 다음 높은 순위의 조립품 등의 순으로 최종 조립품이 선택될 때까지 선택됩니다. 이미지에는 보이지 않지만 클릭할 때 선택되는 객체의 이름이 툴팁에 표시됩니다.
주: 전체 조립품을 선택하면 그립 점이 표시되지 않습니다. 선택된 도면요소의 수가 옵션 대화상자(OPTIONS 명령)의 선택 탭에 있는 그립을 표시할 객체 선택 제한 설정을 초과하기 때문입니다.선택 순서가 하향식으로 설정된 경우에는 마우스를 클릭하는 순서대로 첫 번째부터 최종 조립품, 그 다음 순위 부분조립품 등의 순으로 형상이 선택될 때까지 선택됩니다. 이미지에는 보이지 않지만 클릭할 때 선택되는 객체의 이름이 툴팁에 표시됩니다.
- 참조 잠금 상태막대 버튼(
= 참조 잠금이 켜짐.
= 참조 잠금이 꺼짐) 활성화된 구성요소 뷰 또는 폴더가 없으면 참조 잠금은 외부 참조(xref) 구성요소 또는 폴더의 구성요소 뷰 또는 폴더 형상을 그립 편집하지 못하도록 합니다. 따라서 다른 도면에서 참조될 가능성이 있는 외부 참조 형상을 실수로 변경하지 않도록 보호하는 역할을 합니다.
- 선택 잠금 상태막대 버튼(
= 선택 잠금이 켜짐.
= 선택 잠금이 꺼짐) 구성요소 뷰 또는 폴더가 활성화되면 선택 잠금이 활성화된 구성요소 뷰 또는 폴더에 속하지 않은 형상을 선택하지 못하도록 합니다.
창 선택 및 구조 선택 순서

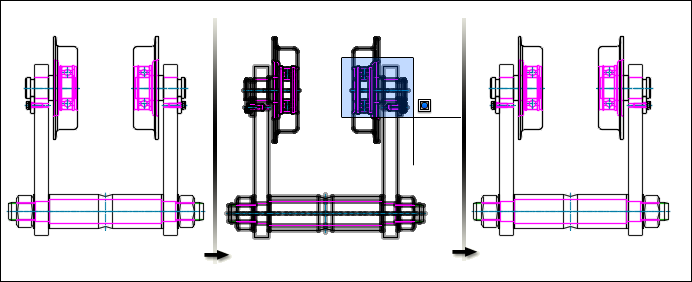

창 선택은 커서를 왼쪽에서 오른쪽으로 끌어 작성한 직사각형 영역으로 객체를 둘러싸서 선택하는 방법을 말합니다. 구조 선택 모드가 하향식으로 설정된 경우에는 창 선택을 수행해도 객체가 선택되지 않습니다.

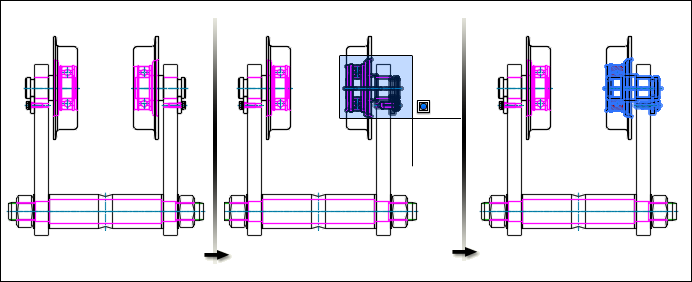

선택 모드가 상향식으로 설정된 경우 창 선택을 수행하면 영역에 포함된 구성요소(형상 아님)가 선택됩니다.
교차 선택 및 구조 선택 순서

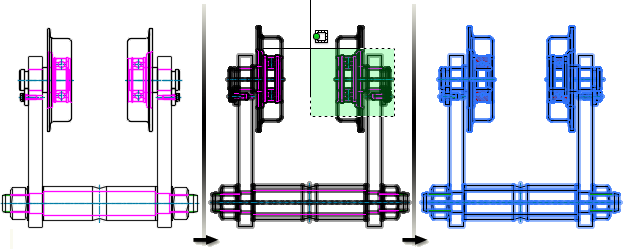

교차 선택은 커서를 오른쪽에서 왼쪽으로 끌어 작성한 직사각형 영역으로 객체를 둘러싸거나 교차하여 선택하는 방법을 뜻합니다. 구조 선택 모드가 하향식으로 설정된 경우 교차 선택을 수행하면 교차되는 객체의 최상위 조립품이 선택됩니다.

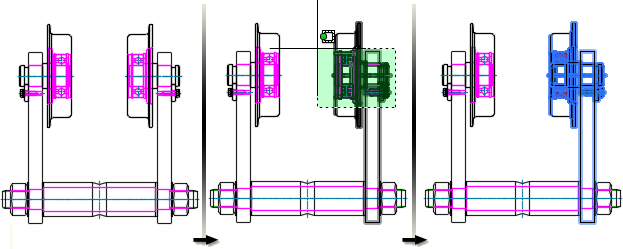

선택 모드가 상향식으로 설정된 경우 교차 선택을 수행하면 영역에 포함되어 있거나 교차된 구성요소(형상 아님)만 선택됩니다.
