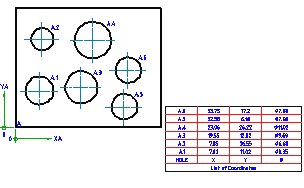

작업 부분에 구멍의 좌표 치수를 작성하고, 이 구멍 크기의 치수를 기입하며 해당 작업 부분에 대한 구멍 도표를 생성합니다.
찾기
좌표 참조 번호의 속성, 순서 및 증분은 현재 제도 표준으로 선택한 표준에 따라 다릅니다. ANSI 표준에서 이 명령은 구멍 도표뿐 아니라 구멍 테이블도 작성합니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 원점의 삽입점
- 구멍 도표에 사용할 좌표의 원점 위치를 지정합니다.
- 원형
- 원형 좌표를 사용하여 구멍의 위치를 지정합니다.
- 직교
- 직교 좌표를 사용하여 구멍의 위치를 지정합니다.
- 회전 각도
- 현재 UCS를 기준으로 좌표가 회전하는 정도를 지정합니다.
- 구멍 선택
- 구멍 도표에 나열할 구멍, 원 및 원형 모서리를 지정합니다.
- 블록
- 선택을 블록 참조 내의 구멍으로 제한합니다.
- 블록 참조 선택 - 구멍 도표에 포함시킬 구멍이 포함된 블록 참조를 지정합니다.
- 내포된 객체 선택 - 구멍 도표에 나열할 구멍, 원 및 원형 모서리를 지정합니다. 선택한 블록 참조에 속한 객체만 선택할 수 있습니다.
- 점
- 점을 구멍 도표에 알 수 없는 지름의 구멍으로 추가합니다.
- 구멍 도표의 삽입점
- 구멍 도표를 삽입할 위치를 지정합니다.
- 대화상자
- 구멍 도표 대화상자를 표시합니다.
