BOM은 도면의 부품과 조립품에 대한 정보를 포함하는 데이터베이스입니다.
BOM이 데이터베이스와 유사하다면 부품 리스트는 보고서와 유사합니다. 부품 리스트는 BOM의 정보 전체나 일부를 표시합니다.
품번기호는 부품 리스트에 나열된 부품 또는 조립품을 도면에서 레이블을 붙여 식별합니다. 일반적으로 품번기호 레이블은 BOM에서 파생됩니다.
BOM에는 최소한 부품 리스트에 표시되는 부품/부분조립품의 특성(구성요소 특성)이 포함됩니다. BOM을 구성할 때 일반적으로는 부품 리스트에 필요하지 않은 구성요소 특성(예: 가격, 공급업체)을 Autodesk Vault 및 Autodesk Vault Mechanical과 같은 도구에 사용하기 위해 저장하도록 설정할 수 있습니다.
Mechanical 구조를 사용하는 경우 AutoCAD Mechanical에서는 사용자가 부품, 조립품 또는 표준 부품을 작성하거나 삽입할 때마다 삽입되는 객체의 구성요소 특성으로 BOM이 자동으로 업데이트됩니다. 이 정보는 각 구성요소의 특성 대화상자에서 편집할 수 있습니다.
Mechanical 구조를 사용하지 않는 경우 부품 참조를 사용해야 합니다. 부품 참조는 구성요소 특성을 모아놓는 저장소입니다. 도면의 객체에 부품 참조를 부착하면 해당 객체가 부품으로 표시됩니다. AutoCAD Mechanical에서는 부품 참조에 포함된 구성요소 특성으로 BOM을 자동 업데이트합니다. 표준 부품은 부품 참조를 포함하며 도면에 표준 부품을 삽입할 경우 BOM이 자동으로 업데이트됩니다.
Mechanical 구조를 사용할 수 있게 설정된 도면에서는 부품 참조를 사용할 수 없습니다.

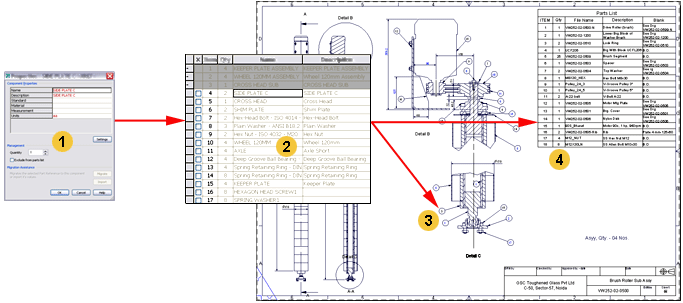

| 범례 | |
|---|---|
|
1 |
특성 또는 부품 참조 대화상자 - 단일 부품에 대한 정보를 캡처하고 BOM을 업데이트합니다. Mechanical 구조의 경우에는 특성 대화상자이고, 비Mechanical 구조의 경우에는 부품 참조 대화상자입니다. |
|
2 |
BOM - 부품 및 조립품에 대한 정보를 저장합니다. |
| 3 |
품번기호 - BOM 데이터를 표시합니다. |
|
4 |
부품 리스트 - BOM 데이터를 표시합니다. |
