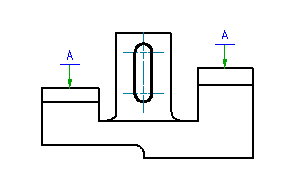

피쳐 식별 기호를 작성하여 도면 영역의 객체에 부착합니다.
찾기
요약
피쳐를 식별하기 위해 최대 두 개의 문자를 지정할 수 있으며, 지시선 끝에 사용할 화살촉 유형을 선택할 수도 있습니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 부착할 객체 선택
- 객체에 기호를 부착합니다. 기호를 어디에도 부착하지 않고 배치하려면 지시선의 화살촉을 배치할 위치를 클릭합니다. 지시선 없이 기호를 배치하려면 기호를 배치할 위치를 클릭합니다.
- 시작점
- 지시선 화살표의 위치를 지정합니다.
- 다음 점
- 지시선의 다음 정점 위치를 지정합니다. 주: AutoCAD Mechanical은 첫 번째 지시선 세그먼트가 부착된 객체에 직교하고 후속 지시선 세그먼트는 수평이나 수직이 되도록 강제 지정합니다. 이 제약사항을 재지정하려면 커서를 움직이면서 기호 지시선 직교 모드 전환 키(기본적으로 Shift+F)를 누릅니다.
- 기호
- 가장 최근에 클릭한 위치에 기호를 배치합니다.
