호 및 원에 대한 지름 치수를 작성합니다.
찾기
요약
이 명령은 AMPOWERDIM 명령의 반지름
지름 옵션에 대한 바로 가기입니다. 작성하는 치수의 치수 문자에 지름 기호를 자동으로 추가합니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.

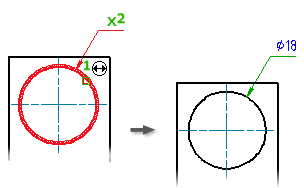

호 또는 원 선택
치수 작성 대상 호 또는 원을 지정합니다.
- 치수선 위치
- 치수선을 배치할 위치를 지정합니다. 치수를 호 외부에 배치하여 결과적으로 치수가 호 외부를 가리키는 경우 AutoCAD Mechanical에서 자동으로 호 치수보조선을 그립니다.
선형
수평, 수직 또는 회전된 치수선으로 선형 치수를 작성합니다.
- 수평
- 치수 유형을 수평 선형 치수로 설정합니다.
- 수직
- 치수 유형을 수직 선형 치수로 설정합니다.
- 회전
- 치수 유형을 회전 선형 치수로 설정합니다.
- 치수선의 각도 - 치수선이 회전하는 정도를 지정합니다.
- 끌기
- 치수는 이동하는 방향에 따라 수평, 수직 또는 정렬 치수로 변경됩니다.
- 배치 옵션
- 기본 거리 스냅 설정을 재지정할 수 있는 옵션을 제공합니다.
- 객체 선택 - 거리 스냅 계산의 기준으로 사용할 객체를 지정합니다.
- 옵션 - 스냅 거리를 재지정하거나 거리 스냅을 일시적으로 켜거나 끌 수 있는 대화상자가 표시됩니다.
옵션
치수 모양을 구성할 수 있는 지름 치수 옵션 대화상자를 표시합니다.
