AMBALLOON(명령)

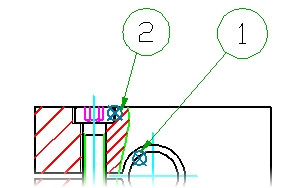

도면 영역에 품번기호를 작성하고 배치합니다.

찾기

요약

품번기호를 지정할 부품을 선택하거나, 품번기호가 없는 모든 부품의 품번기호를 자동으로 작성할 수 있습니다. 도면 영역에 있는 품번기호에 번호를 다시 매기고 재구성할 수도 있습니다.

프롬프트 리스트

다음 프롬프트가 표시됩니다.

자동

지정된 부품 참조에 대한 품번기호를 작성합니다. 이 옵션을 사용하면 아직 품번기호가 기입되지 않은 부품 참조만 선택할 수 있습니다. 부품 참조를 하나만 선택한 경우에는 자동으로 "하나(O)" 명령행 옵션으로 이동합니다.

Mechanical 구조를 사용할 수 없는 경우에는 품번기호 지시선이 부품 참조의 중심에서부터 시작됩니다. Mechanical 구조를 사용할 수 있는 경우에는 품번기호 지시선이 부품 또는 조립품의 모서리, 즉 미리보기의 품번기호 지시선 시작점에서부터 시작됩니다.

품번기호 선택

재정렬할 품번기호를 지정합니다. Enter 키를 눌러 선택을 마칩니다.

점 선택

커서에 표시된 미리보기에 따라 품번기호를 배치합니다. 미리보기를 수평 및 수직 정렬 간에 전환하려면 스페이스바를 누릅니다. 도면 영역을 클릭하여 품번기호를 배치합니다.

각도

수평이나 수직이 아닌 직선을 따라 선택한 품번기호를 배치합니다.

• 첫 번째 점 - 방향을 정의하는 첫 번째 점을 지정합니다.
• 두 번째 점 - 방향을 정의하는 두 번째 점을 지정합니다.

독립 실행형

지시선 없이 부품에 선택한 품번기호를 배치합니다. 부품 참조를 사용하는 경우 품번기호는 아이콘에 배치됩니다. Mechanical 구조를 사용하는 경우 품번기호는 부품 또는 조립품의 모서리, 즉 도면 영역에 있는 미리보기의 지시선 시작점에 배치됩니다.

수평

선택한 품번기호를 수평 직선을 따라 배치합니다.

수직

선택한 품번기호를 수직 직선을 따라 배치합니다.

주위

직사각형 영역의 면을 따라 품번기호를 배치합니다.

• 첫 번째 구석 지정 - 직사각형 영역의 구석 하나를 지정합니다.
• 반대 구석 지정 - 직사각형 영역의 대각선 반대 구석을 지정합니다. 지정한 직사각형 영역이 모든 품번기호를 포함할 만큼 충분히 크지 않으면 명령은 직사각형 영역을 자동으로 확대합니다.

전체자동

이미 품번기호가 부착되어 있는 부품 참조를 비롯하여 선택한 모든 부품 참조에 대해 품번기호를 작성합니다. 부품 참조를 하나만 선택한 경우에는 자동으로 "하나(O)" 명령행 옵션으로 이동합니다.

Mechanical 구조를 사용할 수 없는 경우에는 품번기호 지시선이 부품 참조의 중심에서부터 시작됩니다. Mechanical 구조를 사용할 수 있는 경우에는 품번기호 지시선이 부품 또는 조립품의 모서리, 즉 미리보기의 품번기호 지시선 시작점에서부터 시작됩니다.

객체 선택

품번기호 작성 대상 부품 참조를 지정합니다.

BOM 설정

현재 BOM으로 설정할 BOM을 지정합니다.

주 BOM을 선택하거나 작성하려면 M을 입력하고, 경계 BOM을 선택하거나 작성하려면 모형 공간에서 해당 경계를 클릭합니다. 기존 BOM 리스트를 보려면 ?를 입력합니다. 현재 데이터베이스를 작성하거나 나열된 BOM 데이터베이스 중 하나로 설정하려면 BOM 이름을 입력하고 Enter 키를 누릅니다.

모으기

단일 지시선에 품번기호 집합을 작성합니다.

부품 참조 또는 품번기호 선택

수집된 품번기호를 작성할 부품 참조 또는 Mechanical 구조 구성요소를 지정하거나 수집된 품번기호로 변환할 기존 품번기호를 지정합니다. Enter 키를 눌러 다음 프롬프트로 진행합니다.

품번기호 선택

품번기호를 수집할 품번기호 지시선을 지정합니다.

• 방향 선택 - 수집된 품번기호의 방향을 선택합니다. 점을 선택하여 수직 또는 수평 방향 중에서 선택합니다.

새로 만들기

새 지시선에 품번기호를 수집합니다.

• 시작점 - 품번기호 지시선의 시작점을 지정합니다.
• 다음 점 - 지시선 세그먼트를 정의하는 절곡부 점을 지정합니다. Enter 키를 눌러 가장 최근에 클릭한 위치에 품번기호를 배치합니다.
• 방향 선택 - 수집된 품번기호의 방향을 선택합니다. 점을 선택하여 수직 또는 수평 방향 중에서 선택합니다.

화살표 삽입물

품번기호 지시선이 부품의 모서리에서 시작되지 않도록 품번기호 지시선의 시작점에 간격띄우기를 추가합니다. 이 옵션은 Mechanical 구조 구성요소의 품번기호를 기입하는 경우에만 적용됩니다.

수동

품번기호가 있는 부품 참조를 작성합니다. 이 옵션은 부품 참조가 배치된 경계에 해당하는 경계 BOM으로 현재 BOM을 강제 변경합니다. 주 BOM가 품번기호의 기준이 되게 하려면 품번기호를 삭제하고, 현재 BOM을 주로 설정한 다음 부품 참조의 품번기호를 다시 기입합니다.

점

지정한 점에 부품 참조를 삽입하고 부품 참조 대화상자를 표시합니다. 객체에 부품 참조를 배치하는 경우 부품 참조 자체가 해당 객체에 부착됩니다.

• 시작점 - 품번기호 지시선의 시작점을 지정합니다.
• 다음 점 - 지시선 세그먼트를 정의하는 절곡부 점을 지정합니다. Enter 키를 눌러 도면 영역에서 품번기호를 배치합니다.

블록

블록 참조에 대한 부품 참조를 작성합니다. 블록에 구성요소 특성과 이름이 동일한 속성이 있는 경우, 부품 참조는 자동으로 해당 값을 구성요소 특성으로 가져옵니다.

복사

해당 데이터를 포함하여 부품 참조의 완전한 사본을 작성합니다. 새 부품 참조는 새 BOM 항목이 됩니다.

• 부품 참조 선택 - 복사할 부품 참조를 지정합니다.

참조

부품 참조를 통해 이미 태그가 지정된 부품의 다른 복제로 객체를 표시하는 부품 참조를 작성합니다. BOM에서 새 부품 참조는 다른 행을 추가하는 대신 원래 부품 참조의 수량을 증분합니다.

• 부품 참조 선택 - 다른 복제를 추가할 부품 참조를 지정합니다.

하나

도면 영역에 단일 품번기호를 배치합니다. 자동 및 전체자동 옵션과 달리 품번기호 지시선의 시작점을 수동으로 지정해야 합니다.

번호 다시매기기

품번기호의 번호를 다시 매기고 현재 BOM에서 선택한 부품의 항목 번호를 변경합니다.

시작 항목 번호

첫 번째 선택한 품번기호에 대해 번호를 지정합니다.

증분

다음 선택한 품번기호에 대해 증분값을 지정합니다.

품번기호

번호를 다시 매길 품번기호를 순서대로 지정합니다. Enter 키를 눌러 선택을 마칩니다.

재구성

품번기호를 수직 또는 수평으로 정렬하거나, 지정된 방향으로 또는 지정된 직사각형 영역의 면을 따라 정렬합니다. 품번기호를 독립형 품번기호(지시선 없는 품번기호)로 변환할 수도 있습니다.

품번기호 선택

재정렬할 품번기호를 지정합니다. Enter 키를 눌러 선택을 마칩니다.

점 선택

커서에 표시된 미리보기에 따라 품번기호를 배치합니다. 미리보기를 수평 및 수직 정렬 간에 전환하려면 스페이스바를 누릅니다. 도면 영역을 클릭하여 품번기호를 배치합니다.

각도

수평이나 수직이 아닌 직선을 따라 선택한 품번기호를 배치합니다.

• 첫 번째 점 - 방향을 정의하는 첫 번째 점을 지정합니다.
• 두 번째 점 - 방향을 정의하는 두 번째 점을 지정합니다.

독립 실행형

지시선 없이 부품에 선택한 품번기호를 배치합니다. 부품 참조를 사용하는 경우 품번기호는 아이콘에 배치됩니다. Mechanical 구조를 사용하는 경우 품번기호는 부품 또는 조립품의 모서리, 즉 도면 영역에 있는 미리보기의 지시선 시작점에 배치됩니다.

수평

선택한 품번기호를 수평 직선을 따라 배치합니다.

수직

선택한 품번기호를 수직 직선을 따라 배치합니다.

주위

직사각형 영역의 면을 따라 품번기호를 배치합니다.

• 첫 번째 구석 지정 - 직사각형 영역의 구석 하나를 지정합니다.
• 반대 구석 지정 - 직사각형 영역의 대각선 반대 구석을 지정합니다. 지정한 직사각형 영역이 모든 품번기호를 포함할 만큼 충분히 크지 않으면 명령은 직사각형 영역을 자동으로 확대합니다.

주석 뷰

주석 뷰에서 부품과 조립품에 대한 품번기호를 작성합니다. 주석 뷰의 품번기호를 작성하는 경우 품번기호를 기입할 모든 구성요소뿐만 아니라 올바른 조립품 BOM도 자동으로 선택됩니다.
