중심선을 작성하는 경우 색상 및 선종류가 자동으로 지정되고 기본적으로 AM_7 도면층에 배치됩니다.
중심선
AMCENTLINE을 사용하면 해당 시작점 및 끝점을 정의하여 중심선을 그릴 수 있습니다. 윤곽선 모서리에서 시작점과 끝점을 선택하는 경우 중심선이 선택한 모서리를 지나서 확장됩니다. 옵션 대화상자의 AM:표준 탭을 통해 액세스하는 중심선 설정 대화상자에서 확장 값을 지정할 수 있습니다.
도면 창에서 점을 클릭하거나 좌표를 입력하여 시작점과 끝점을 지정할 수 있습니다.
십자 중심선
AMCENCROSS를 사용하면 해당 중심점을 정의하여 십자 중심선을 그릴 수 있습니다.
프로그램에서는 항상 중심점으로부터 십자 중심선이 그려지며 외부로 확장됩니다. 이때 십자 중심선에서 빈 공간은 나타나지 않습니다.
좌표 입력 장치를 사용하여 도면 창에 점을 클릭하거나 좌표를 입력하여 삽입점과 지름을 지정할 수 있습니다.
도면에 다른 각도 정렬이 있는 십자 중심선을 그리려면 이 명령을 시작하기 전에 해당 각도로 UCS를 변경합니다.
구멍이 있는 십자 중심선
AMCENCRHOLE 명령은 구멍의 지름에 해당하는 값이 필요한 점을 제외하면 십자 중심선 명령과 같은 방식으로 작동합니다. 십자 크기는 구멍의 크기에 맞게 자동으로 조정됩니다.
좌표 입력 장치를 사용하여 도면 창에서 점을 클릭하거나 좌표를 입력하여 삽입점과 구멍 지름을 지정할 수 있습니다.
두 개 이상의 구멍이 있는 십자 중심선을 작성하려면 지름 값 사이에 파이프 기호(|)를 입력합니다.
지름을 선택한 후에 좌표 입력 장치를 사용하여 크기가 같은 구멍이 있는 추가 십자 중심선을 삽입합니다.
입력한 지름 값은 기본 지름 값이 됩니다.
구석의 십자 중심선
AMCENCRCORNER 명령은 각 구석 쪽에서 사전 설정된 간격띄우기에 구멍을 작성합니다.
좌표 입력 장치를 사용하여 도면 창에서 점을 클릭하거나 좌표를 입력하여 첫 번째와 두 번째 윤곽선에서 구멍의 십자 중심에 대한 간격띄우기를 지정할 수 있습니다. 구멍의 지름 크기 또는 표준 컨텐츠나 사용자 컨텐츠를 지정하거나, 구멍을 지정하지 않을 수 있습니다. 이렇게 하면 십자만 그려집니다.
동심 구멍을 작성하려면 여러 지름 값을 입력합니다. 값 사이에 파이프 기호(|)를 입력합니다. 표준 부품 옵션을 사용하여 선택한 위치에 표준 구멍이나 나사 연결을 배치할 수 있습니다.
입력한 지름 값은 기본 지름 값이 됩니다.
플레이트의 십자 중심선
AMCENCRPLATE 명령은 플레이트의 모든 구석에 구멍이 있는 십자 중심선을 작성하고 플레이트 안이나 주위에 그러한 구멍을 배치합니다.
좌표 입력 장치를 사용하여 도면 창에서 점을 클릭하거나 좌표를 입력하여 윤곽선 모서리와 구멍 사이에 간격띄우기 거리를 지정할 수 있습니다. 구멍의 지름 또는 표준 컨텐츠나 사용자 컨텐츠를 지정하거나, 구멍을 지정하지 않을 수 있습니다. 이렇게 하면 십자만 그려집니다.
입력한 지름 값은 기본 지름 값이 됩니다.
전체 원의 십자 중심선

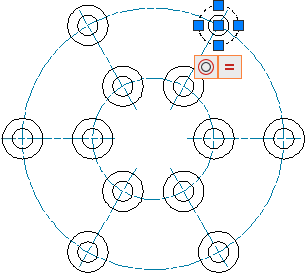

AMCENCRFULLCIRCLE 명령은 십자 중심선이 있는 원을 그리고 고르게 분포합니다. 원의 주위에 그리는 요소 수에 따라 반지름 중심선이 작성되고 원에 고르게 분포됩니다.
동심 구멍을 그리려면 파이프 기호 |으로 구분되는 여러 개의 지름 값을 입력합니다.
입력한 지름 값은 기본 지름 값이 됩니다.
각도가 있는 십자 중심선
AMCENCRANGLE 명령은 원 주위의 모든 각도에 반지름 중심선을 배치할 수 있다는 점을 제외하면 AMCENCRFULLCIRCLE 명령과 같은 방식으로 작동합니다. 원 주위와 반지름 중심선 사이의 교차점에 구멍이나 표준 컨텐츠 또는 사용자 컨텐츠를 배치할 수도 있습니다.
입력한 지름 값은 기본 지름 값이 됩니다.
구멍의 십자 중심선
AMCENCRINHOLE 기능을 사용하면 기존 구멍에 십자 중심선을 삽입할 수 있습니다. 십자 중심선이 작성되고 선택한 구멍 안에 표시됩니다. 구멍의 지름에 맞게 십자의 크기가 조정됩니다.
입력한 지름 값은 기본 지름 값이 됩니다.
두 선 사이의 중심선
AMCENINBET 명령을 사용하면 도면에 대칭으로 표시할 기존의 두 선 사이에 중심선을 작성할 수 있습니다. 중심선의 길이는 먼저 선택한 선의 길이에 따라 다릅니다. 이 명령을 사용하여 평행이 아닌 두 선 사이의 각도를 이등분할 수도 있습니다.
