데이텀 식별자 기호는 형상 공차 기호에 대한 데이텀 피쳐를 식별합니다.
AutoCAD Mechanical에서는 데이텀 식별자(그림의 1) 외에도 데이텀 주(그림의 2) 및 스레드 주(그림의 3)를 허용하는 표준에 대해 이들 주를 지원합니다. 데이텀 주는 일반적으로 쉼표(",")로 구분된 일련의 데이텀 대상 을 포함합니다. 스레드 주는 보통 나사 스레드 또는 기어에 부착된 기호에 배치됩니다. 이러한 주는 데이텀으로 사용할 지름을 지정합니다. 예를 들어 위의 그림에서 스레드 주는 피치 지름을 데이텀으로 지정합니다.
![]() |
![]() |
기호 지시선을 객체에 부착하면 첫 번째 세그먼트가 부착된 객체에 수직이 되도록 강제 지정됩니다. 이후 지시선 세그먼트는 수평 또는 수직이 되도록 강제 지정됩니다.
선이나 호 끝을 넘어서는 위치로 지시선 시작점을 이동하면 치수보조선이 자동으로 그려집니다. 지시선 끝으로부터의 간격띄우기 및 초과 길이에 대한 기본값은 각각 DIMEXE 및 DIMEXO 시스템 변수로 결정됩니다. 스플라인에 대해서는 치수보조선이 작성되지 않습니다.

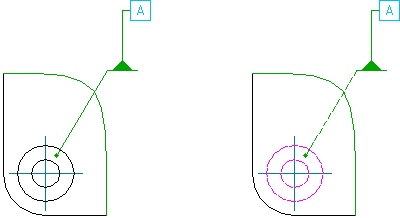

AutoCAD Mechanical에서는 표면 표시 지시선 작성을 위한 명령행 옵션을 제공합니다. 이러한 옵션을 통해 기호 지시선이 모서리가 아닌 표면을 가리키도록 할 수 있습니다. 표면 표시 지시선을 사용하면 측면도가 아닌 평면도를 사용하여 데이텀을 지정할 수 있습니다. 데이텀이 구성요소의 먼 쪽에 있을 때는 표면 표시 선종류가 대시 스타일로 변경되도록 옵션을 지정할 수 있습니다.
AutoCAD Mechanical에서는 위 그림과 같이 주석에 데이텀 식별자 기호를 부착하고 정렬하기 위한 옵션을 제공합니다.

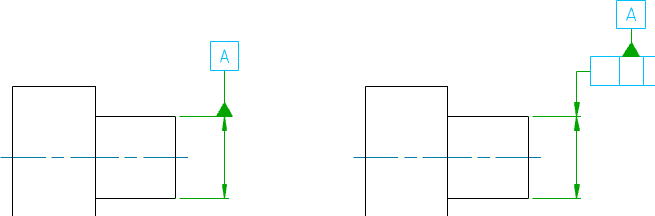

직접적으로 지원되는 방법은 아니지만 위 이미지와 같이 데이텀 식별자 기호를 치수에 부착할 수 있습니다. 기호 시작점을 치수에 배치하면 치수와 지시선의 화살표가 겹치게 됩니다. 이 경우 치수 화살촉을 "없음"으로 변경하면 그림에 나와 있는 모양처럼 표시할 수 있습니다.
표준/리비전 | 직교 지시선 | 표면 치수보조선 | 표면 표시 선 | 데이텀 주 | 스레드 주 |
---|---|---|---|---|---|
ANSI ASME Y14.5 M -1994 | 예 | 예 | |||
ASME Y14.5M - 1982 | 예 | 예 | |||
BSI EN ISO 1101:2013, BSI EN ISO 5459:2011 | 예 | 예 | |||
BS 308 Part 3 -1990 | 예 | 예 | |||
CSN EN ISO 1101:2013 | 예 | 예 | |||
CSN 01 3138 -1994 | 예 | 예 | |||
DIN ISO 1101:2008 DIN EN ISO 5459:2011 | 예 | 예 | 예 | 예 | 예 |
DIN ISO 1101:2008 DIN EN ISO 5459:2008 | 예 | 예 | 예 | 예 | 예 |
DIN ISO 1101:1983 DIN EN ISO 5459:1982 | 예 | 예 | |||
GB/T 1182 -2008 | 예 | 예 | 예 | ||
GB/T 1182 -1996 | 예 | 예 | 예 | 예 | |
GOST 2.308-79 | 예 | 예 | |||
ISO 1101:2012(E) ISO 5459:1981 | 예 | 예 | 예 | 예 | 예 |
ISO 1101:2004 ISO 5459:1981 | 예 | 예 | 예 | 예 | 예 |
ISO 1101:1983 ISO 5459:1981 | 예 | 예 | |||
JIS B 0021(1998) | 예 | 예 | 예 | ||
JIS B 0021:1984 JIS B 0022:1984 | 예 | 예 | 예 |
