타원, 원, 호, 선 및 폴리선에 이음매 및 모깎기 용접을 그립니다.
찾기
요약

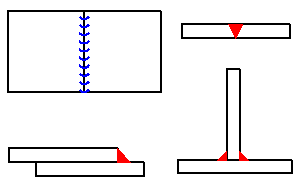

정면도 및 측면도에 모깎기 용접 및 단일-V 맞대기 용접을 그릴 수 있습니다. 용접 이음매 폭을 입력하거나 좌표 입력 장치를 사용하여 정의할 수 있습니다.
프롬프트 리스트
다음 프롬프트가 표시됩니다.
- 다리 폭
- 이음매의 폭을 지정합니다.
- 선, 호, 원 또는 타원 선택
- 기호를 부착할 테이퍼 또는 경사도를 지정합니다.
- 시작점
- 이음매의 시작점을 지정합니다.
- 끝점
- 이음매의 끝점을 지정합니다.
- 정확한 쪽
- 모깎기 용접이 이음매의 정확한 쪽에 배치되어 있는지를 지정합니다. 아니오를 지정하면 용접이 다른 쪽으로 이동됩니다.
- 각도
- 용접의 각도를 지정합니다.
