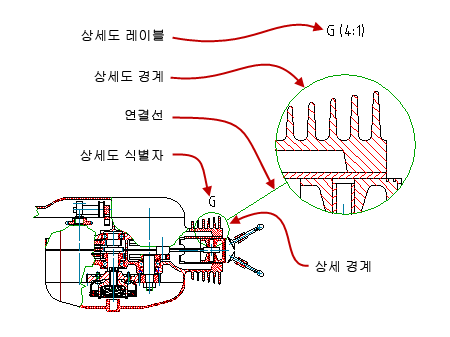

상세도를 사용하면 도면의 원하는 부분을 선택하여 지정된 축척으로 확대하고 도면의 다른 부분에 배치할 수 있습니다. 이 기능을 통해 명확하게 표시할 수 없거나 치수를 기입할 수 없는 영역에 주석을 달 수 있습니다.
상세도는 도면에서 명확하게 표시할 수 없거나 치수를 기입할 수 없는 영역을 확대하여 주석을 달 수 있는 편리한 방법입니다. 파워 치수는 상세도의 축척 비율을 자동으로 인식하여 올바른 치수값을 표시합니다. 상세도는 상세하게 나타내기 위해 선택한 영역에 부적당한 객체가 포함되어 있는 경우에도 이러한 부적당한 객체를 무시합니다. 예를 들어, 확대하기 위해 선택한 영역에 주석이 포함되어 있는 경우 상세도는 이러한 주석을 무시합니다.
Mechanical 구조를 사용하면 상세도를 Mechanical 구조 도면요소로 작성할 수 있습니다. 이를 연관 상세 정보라고 하며 이 옵션은 Mechanical 검색기에 표시됩니다. 모형에 대해 수행하는 변경 사항은 자동으로 상세도에 표시됩니다. 또한 상세도의 변경 사항은 모형에 표시됩니다.
Mechanical 구조를 사용하지 않는 경우 또는 연관 상세 정보를 작성하지 않기로 선택한 경우 모형에 대해 수행하는 변경 사항은 자동으로 상세도에 표시되지 않습니다. 상세도를 업데이트하려면 상세 경계를 명시적으로 두 번 클릭해야 합니다.
모형 공간에서, 배치에서 그리고 둘 다에서 지정된 영역의 상세도를 작성할 수 있습니다. 배치에서 상세도는 미리 정의된 축척이 있는 줌 확대된 뷰포트로 표시될 수 있습니다. 이렇게 하면 상세도 표시와 모형에 같은 요소가 포함되는 이점이 있습니다. 따라서 Mechanical 구조가 켜져 있거나 꺼져 있거나 관계없이 모형에 대해 수행하는 변경 사항이 자동으로 상세도에 나타납니다.
상세하게 나타내기 위해 선택한 영역을 둘러싼 경계를 그립 편집하여 상세하게 나타낼 영역을 재정의할 수 있습니다. 그러나 이 동작으로 인해 상세도가 잘못되게 됩니다. 이러한 경우 상세하게 나타내기 위해 선택한 영역을 둘러싼 경계를 두 번 클릭하여 도면 영역에 결과로 생성된 새 상세도를 배치합니다. 업데이트 이전에 있던 상세도가 삭제되고 상세도에 포함되어 있던 주석(있을 경우)이 연관해제됩니다.
상세도의 모양은 상세도 스타일에 의해 조정됩니다.
