BOM 특성 및 부품 리스트
AutoCAD Mechanical의 BOM 기능을 통해 각 구성요소의 PART NUMBER, CUT LENGTH 및 MASS를 캡처하여 설계 문서화를 도울 수 있습니다. MASS와 QTY를 곱하면 개별 구성요소의 TOTAL MASS가 자동으로 계산됩니다. 이 값이 합산되어 도면/설계의 최종 결과로 제공됩니다. 다음 부품 리스트에 표시된 것과 같이 PART NUMBER, CUT LENGTH, MASS 및 TOTAL MASS 특성 모두 각 부품 리스트에 기본적으로 표시됩니다.
|
부품 리스트 |
|||||||
|---|---|---|---|---|---|---|---|
|
항목 |
수량 |
부품 번호 |
설명 |
재료/표준 |
절단 길이(mm) |
질량(kg) |
총 질량(kg) |
|
부품 리스트 |
|||||||
|
항목 |
수량 |
부품 번호 |
설명 |
재료/표준 |
절단 길이(mm) |
질량(kg) |
총 질량(kg) |
|
1 |
2 |
10025 |
마운팅 플레이트 |
평 봉강 50x6 |
175.0 |
0.413 |
0.826 |
|
2 |
6 |
30531 |
육각 머리 볼트 |
ISO 4014 - M6 x 45 |
0.0 |
0.0 |
|
|
3 |
1 |
20105 |
I-쉐이프 |
AISC - M8 x 6.5 |
1200.0 |
11.608 |
11.608 |
|
12.434 |
|||||||

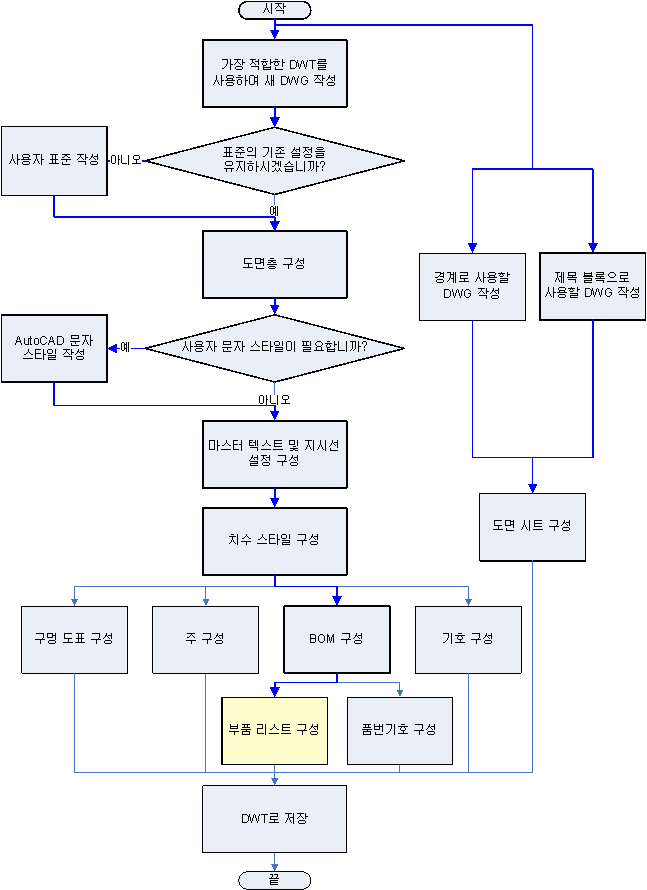

순서도에서 현재 위치
열 폭과 문자 높이는 다음과 같습니다.
|
특성 |
캡션 |
열 폭 |
캡션 문자 높이 |
데이터 문자 높이 |
|---|---|---|---|---|
|
Item |
항목 |
10mm |
3.5mm |
3.5mm |
|
QTY |
수량 |
|||
|
PART NUMBER |
부품 번호 |
20mm |
||
|
DESCRIPTION |
설명 |
50mm |
||
|
Standard |
재료/표준 |
|||
|
DIM |
절단 길이(mm) |
15mm |
||
|
MASS |
질량(kg) |
|||
|
TMASS |
총 질량(kg) |
