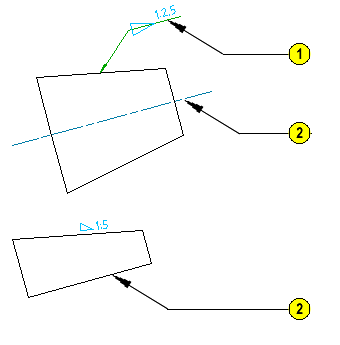

테이퍼 및 경사도 기호는 비율, 퍼센트값 또는 모스 부호 같은 코드 형태의 경사도와 테이퍼율을 표시합니다.
기호는 테이퍼를 나타내며
기호는 경사도를 나타냅니다.
| 기호 | 범례 |
|---|---|
 |
|
AutoCAD Mechanical은 주석을 달고 있는 객체가 테이퍼인지 경사도인지 확인한 다음 경사도/테이퍼 비율을 자동으로 계산합니다. 이 작업을 수행하기 위해 AutoCAD Mechanical을 사용하려면 AutoCAD Mechanical에 메시지가 표시될 때 기준선을 선택하고 기호를 경사도/테이퍼 객체에 부착합니다. 기준선을 선택하지 않으면 AutoCAD Mechanical에서는 사용자가 경사도를 수동으로 지정하는 것으로 가정합니다.
부착할 테이퍼/경사도 객체를 선택하고 나면 도면 영역에 기호 미리보기가 표시됩니다. 기호의 방향은 십자선을 이동함에 따라 자동으로 변경됩니다. 지시선으로 기호를 배치하거나(일반적으로 테이퍼 기호에 사용됨), 지시선 없이 경사도를 따라 배치(일반적으로 경사도 기호에 사용됨)할 수도 있습니다.
AutoCAD Mechanical에 메시지가 표시될 때 적합한 기준선을 선택하면 AutoCAD Mechanical에서 기준선에 맞춰 테이퍼 기호의 참조선을 자동으로 정렬하므로 서로 평행하게 됩니다. 기준선을 선택하지 않는 경우 참조선을 수동으로 정렬하고, 도면 영역에 기호를 배치한 후 리스트에서 적절한 기호를 선택할 수 있습니다.
AutoCAD Mechanical에서는 드롭다운 리스트에서 특수 문자(예: 도 기호)를 선택하고 그 문자를 치수 문자의 일부로 삽입할 수 있습니다. 경우에 따라 치수 문자를 이론상 정확한 값으로 표시할 수도 있습니다.
자동 경사도 계산은 기호를 작성할 때만 사용할 수 있습니다. AutoCAD Mechanical에는 기본적으로 계산된 값이 표시되지만 덮어쓸 수 있습니다. 계산된 값을 덮어쓰더라도 드롭다운 리스트를 통해 계속 값을 사용할 수 있습니다. 이 기능을 사용하면 필요한 경우 계산된 값으로 되돌릴 수 있습니다. 이미 도면 영역에 배치된 기호를 편집할 때는 드롭다운 리스트를 사용할 수 없습니다.
지원되는 제도 표준
- ASME Y14.5M -1994
- BSI ISO 3040 - 1990
- CSN ISO 3040- 1994
- DIN 406 Part 11 - 1992
- GB 4458.4 - 2003
- GB/T 15754 - 1995
- ISO 3040:2009(E)
- JIS B 0001-2000
