이전 절에서는 AutoCAD Civil 3D에서 복잡한 지오메트리를 모델링하는 방법에 대해 살펴보았습니다. 이러한 개념에는 정지 초기계획선을 준비하기 위한 몇 가지 우수 사례가 포함 및 설명되어 있습니다. 예를 들어, AutoCAD Civil 3D에서 형상선 편집 도구를 사용하여 형상선을 정리하고 단순화할 수 있습니다.
다음과 같은 우수 사례 중 일부를 사용할 수 있습니다.
- 표고 편집기를 사용하여 형상선을 따라 표고를 확인합니다. 분할 점과 같이 실수로 표고가 0으로 떨어질 수 있는 위치를 찾습니다.
- 단순화 명령(WeedFeature)을 사용하여 불필요한 점을 제거하고 가능한 정지 지오메트리를 단순화합니다. 이 옵션은 2개 이상의 교차 정지 작업을 상당히 개선할 수 있습니다.
- 원곡선 맞춤 명령(FitCurveFeature)을 사용하여 테셀레이트 세그먼트를 호로 대체합니다. 이 작업을 통해 짧은 직선 세그먼트가 아니라 완화된 원곡선 정지면이 작성됩니다. 테셀레이트 세그먼트는 호를 지원하지 않는 3D 폴리선(예: Land Desktop 정지 작업 명령으로 작성)에서 작성된 형상선과 함께 일반적으로 사용됩니다.
불필요한 점 제거

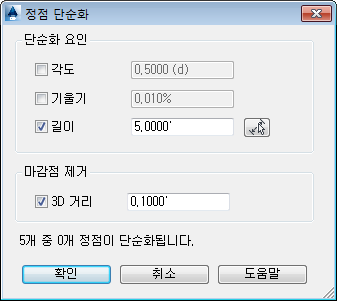

그림 16에서는 단순화 작업을 구성하는 데 필요한 대화상자를 보여 줍니다. 적용할 단순화 계수를 지정하고, 숫자 값을 조정한 다음 수행하기 전에 결과를 미리 볼 수 있습니다. 이 대화상자에서 도움말 버튼을 클릭하면 단순화에 대한 도움말 항목을 살펴볼 수 있으며, 가장 좋은 결과를 얻기 위해 이러한 컨트롤을 사용하는 방법에 대해 알 수 있습니다.
그림 16: 단순화 컨트롤
테셀레이트 세그먼트 대치

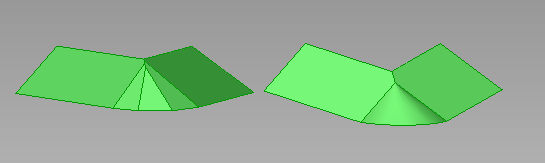

그림 17의 왼쪽 정지 작업의 경우 선 세그먼트에 의해 테셀레이트된 원곡선 내부에는 정지 작업이 수행되지 않습니다. 오른쪽의 정지 작업은 실제 호에서 정지 작업이 수행됩니다. 실제 호의 편집된 쉐이프의 정지 작업은 좀더 사실적입니다.
그림 17: 세그먼트된 원곡선과 실제 호
완화 명령을 사용하여 테셀레이트 형상선을 폴리선 맞춤 원곡선과 비슷한 실제 호로 변환할 수 있습니다.
