형상선의 지오메트리를 정의하는 주 점은 교차로(IP)라고 하며, 표고 편집기에서 또는 형상선 편집 명령을 사용할 때 삼각망 기호로 표현됩니다. IP는 형상선을 그립 편집하는 경우 표준 평방 그립으로 나타납니다.
구배 변경을 정의하기 위해 형상선을 따라 표고점을 삽입할 수 있습니다. 이 표고점은 형상선의 수평 지오메트리를 끊지 않으며, 형상선 명령과 그립 편집을 위해 원 기호로 표시됩니다. 그립 편집 시 형상선을 따라 다른 위치로 표고점을 끌 수 있습니다.
2개의 형상선이 IP 점이 없는 위치에서 교차되는 경우 분할 점이 작성됩니다. 이 분할 점은 녹색 IP 삼각망이 아니라 흰색 삼각망으로 편집기에 표시됩니다.

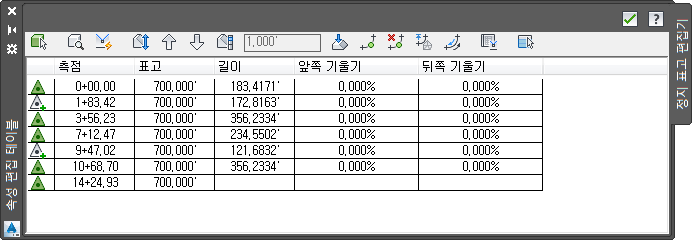

그림 1: 표고 편집기(2개의 분할 점 표시)
그림 1의 표고 편집기에서는 평방 형상선이 형상선 BC 및 CD와 교차하는 위치에 있는 2개의 분할 점을 포함하여 평방 형상선 표고가 표시됩니다. 표고 편집기의 첫 번째 열에 있는 점 기호에는 다른 형상선과 교차하는 점에 더하기 기호(+)가 포함되어 있습니다.
