형상선 레이블은 일반 다용도 선 및 원곡선 레이블 스타일을 사용합니다. AutoCAD Civil 3D NCS 도면 템플릿에는 기울기만 및 경사도만을 포함하여 몇 가지 유용한 스타일이 들어 있습니다.
내리막 화살표 설정
기본값인 기울기만 레이블 스타일은 형상선의 앞쪽 방향을 가리키는 방향 화살표를 사용하여 기울기를 표시합니다.
그림 5: 형상선에서 기울기만 레이블의 기본 화면표시
표현식을 사용해 이 레이블 스타일의 방향 화살표가 내리막 기울기 방향을 가리키도록 구성하십시오. 이 방법이 좀더 유용할 수 있습니다. 이렇게 하려면 기울기만 스타일의 화살표 구성요소를 그림 6에서와 같이 편집합니다.

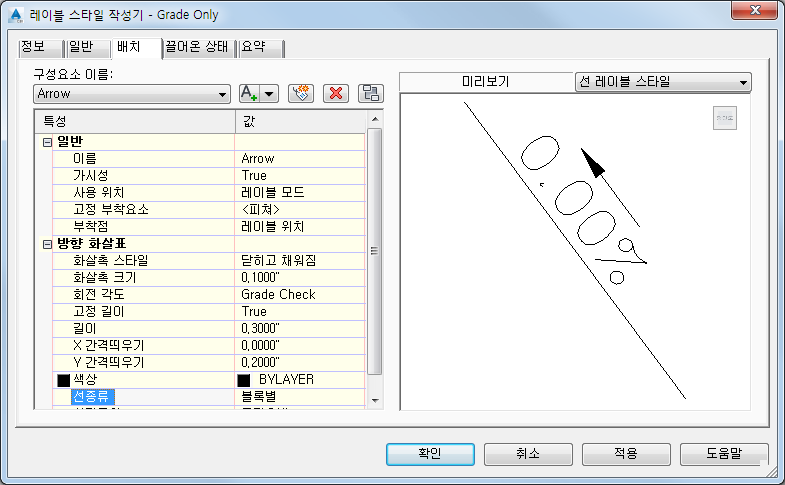

그림 6: 기울기만 레이블 스타일에서 기울기 확인 화살표 구성
내리막 기울기 화살표를 설정하려면
- 도구공간의 설정 탭에서 일반
레이블 스타일선 집합을 확장합니다. - 기울기만편집을 마우스 오른쪽 버튼으로 클릭합니다.
- 레이블 스타일 작성기 대화상자의 배치 탭에서 화살표 구성요소를 선택합니다.
- 방향 화살표 섹션에서 회전 각도 값을 클릭하고 기울기 확인을 선택합니다.
- 확인을 클릭하여 변경사항을 적용합니다.
