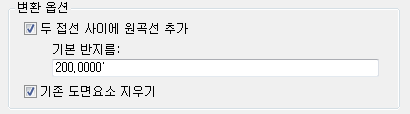

폴리선에서 선형을 작성하는 중인 경우 폴리선의 특징에 사용자의 방법을 적용해 보십시오. 이 방법으로 선형을 작성하기 위해 대화상자에는 그림 1과 같이 두 접선 사이에 원곡선 추가 확인란이 포함되어 있습니다.
그림 1: 선형 작성 대화상자의 상세사항
두 접선 사이에 원곡선 추가 확인란을 선택하는 경우 자유 원곡선이 두 개의 직선 세그먼트가 결합되는 위치로 삽입된 선형을 얻습니다. 이러한 자유 원곡선은 항상 접선을 유지하므로 쉽게 편집할 수 있습니다. 사용자가 입력한 폴리선에 호가 포함되어 있으면 이 호는 선형에서 고정 원곡선이 되며, 편집 시 접선이 유지되지 않습니다. 편집하지 않아도 되는 경우에는 고정 원곡선으로 유지하는 것이 좋습니다. 또는 이러한 고정 원곡선 하위 도면요소를 삭제하고 인접한 도면요소 사이에 자유 원곡선을 삽입합니다. 그러면 선형을 편집해야 할 때도 자유 원곡선이 접선을 유지합니다.
도면요소 유형
제도 도구를 사용하여 선형을 배치 중인 경우에는 다양한 선, 원곡선 및 완화곡선 도구를 보는 것 만으로도 굉장할 수 있습니다. 도구를 제대로 선택하려면 다음과 같은 고정, 부동 및 자유 도면요소 간의 차이점을 이해하는 것이 좋습니다.
- 고정 도면요소는 인접한 도면요소와 위상 관계가 없는 특정 점에 의해 정의됩니다. 작업을 편집할 때 고정 도면요소는 인접 도면요소에 연결된 상태로 유지되지만 접선을 벗어나서 이동할 수 있습니다. 이 유형은 폴리선을 선형으로 전환하는 경우에 얻게 되는 도면요소입니다.
- 부동 도면요소는 기존 도면요소에 부착되어 접선을 유지합니다. 하지만 이 도면요소의 끝점은 반지름, 길이, 통과점 또는 수많은 특정 점에 가장 잘 맞는 경로 찾기와 같은 기타 다른 조건으로 정의됩니다.
- 자유 도면요소는 항상 두 개의 기존 도면요소 사이에 작성되며, 두 도면요소에 대한 접선을 항상 유지합니다. 자유 도면요소가 편집 작업 시 가장 융통성이 있습니다.
사용자의 설계 상황에 가장 잘 맞는 도면요소 유형을 결정하고 나면 적절한 선, 원곡선, 완화곡선을 선택하거나, 알려진 통과점, 길이나 반지름이 있는지 여부에 따라 사용할 수 있는 설계 데이터를 기반으로 이들을 조합할 수 있습니다.
