AutoCAD Civil 3D을(를) 사용하여 부지 정지 작업에 사용되는 핵심 구성요소인 형상선 등의 항목 여러 개를 코리더 모형에서 대상으로 지정할 수 있습니다. 이는 코리더 모형과 부지 정지 작업 모형을 통합하여 두 모형 간에 상호 작용이 가능하도록 할 수 있다는 의미입니다. 다중 대상을 이용하면 복잡한 선형과 종단을 작성하는 데 시간을 할애하지 않아도 부지 정지 작업의 다른 요소에 연결할 수 있습니다.
그림 31에 나타낸 설계는 코리더, 형상선 및 정지 작업의 조합으로 구성됩니다. 앞서 설명한 대상 지정 방법을 사용하면 서로 다른 구성요소들이 실제로 함께 연결됩니다. 이 예에서 이 코리더에 대한 종단을 조정하는 경우, 코리더 설계가 조정될 뿐 아니라 코리더 설계와 인접한 부지 정지 작업 사이의 관계도 유지됩니다.

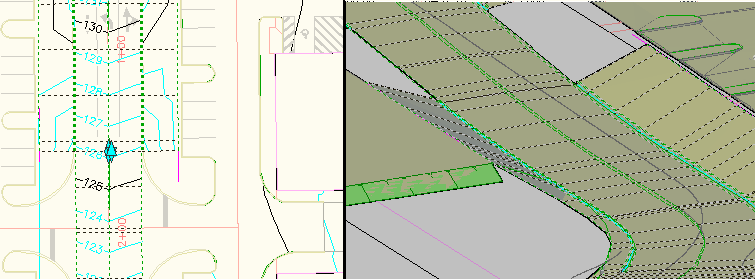

그림 31: 2D 및 3D 뷰로 표시된 코리더 설계
코리더 특성
코리더 특성 대화상자를 사용하면 선형과 종단뿐 아니라 측량 수치와 폴리선을 대상으로 지정할 수 있습니다. 코리더 특성에 접근하려면 코리더를 선택하여 마우스 오른쪽 버튼으로 클릭하고 코리더 특성을 선택합니다. 그림 32에 코리더 특성 대화상자가 나와 있습니다.
그림 32: 대상 지정 옵션을 제공하는 코리더 특성
이 예의 경우 영역 (1)에 대한 대상 버튼을 클릭합니다. 그러면 그림 33에 표시된 것처럼 대상 매핑 대화상자가 표시됩니다. 대상으로 참조되는 객체를 살펴보십시오.

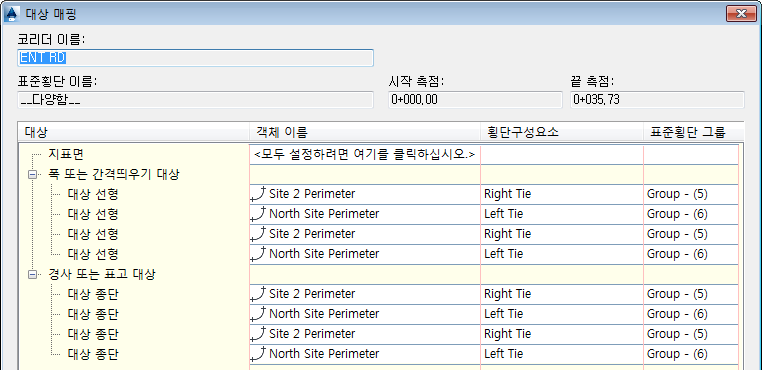

그림 33: 형상선을 참조하는 대상
특정 대상점에 대해 필요한 만큼 대상을 추가할 수 있습니다. 대상이 여러 개인 경우 AutoCAD Civil 3D에서는 단순히 가장 먼저 만나는 대상에 연결합니다. 이 예에서는 대상이 Site2 Perimeter라는 이름의 형상선으로 설정됩니다. 이 형상선은 연석 뒤로부터 연결된 점의 수평 및 수직 위치를 제어하고 있습니다.
