테셀레이트(세그먼트된) 폴리선에서 작성된 형상선을 그림 3에서와 같이 일련의 원곡선이나 실제 지오메트리 호로 완화할 수 있습니다.

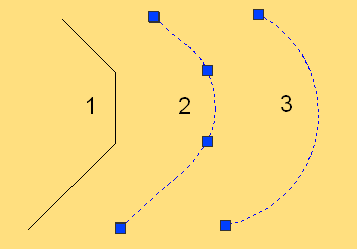

그림 3: 완화된 선과 맞춤 호 비교
그림 2에서와 같이 형상선 편집 명령을 사용하여 왼쪽의 폴리선 1이 오른쪽 호에서 서로 다른 두 가지 방법으로 완화됩니다.
완화 명령으로 선 2가 작성됩니다. 선 2를 선택하면 폴리선에 4개의 그립이 유지됩니다. 이 선 유형에서는 항상 인접한 선에 대해 접선이 유지되며, 미적으로 만족할 만한 조경 설계를 작성하기 위한 경우와 같이 복잡한 호 집합을 만들기 위해 접선을 조정할 수 있습니다. 이 선의 레이블을 지정하면 지면에서의 배치를 위해 정확한 호 매개변수를 얻을 수 있습니다.
선 3은 원곡선 맞춤 명령을 사용하여 작성되었습니다. 이 경우 3개의 세그먼트가 단일 호로 변환되었습니다. 이 호를 그립 편집하는 경우 인접한 선에 접선이 항상 유지되지는 않습니다. 단일 호는 좀더 쉽게 배치할 수 있으므로 보통 정지 설계가 더 단순해집니다.
코리더 형상선에서 정지를 작성하는 경우 코리더 명령인 CreateGradingFeatureLine을 사용할 수 있습니다. 그림 4에서와 같이 형상선 작성 옵션을 구성하여 형상선을 내보낼 때 형상선을 완화시키고, 코리더와 형상선 사이의 동적 링크를 작성할 수 있습니다. 형상선을 완화시키면 테셀레이트 선 세그먼트가 호로 대치되고, 동적 링크를 작성하면 형상선이 코리더에 대한 변경 사항으로 업데이트되는지 확인됩니다.

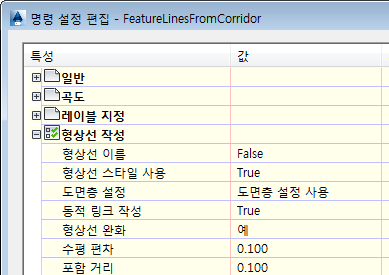

그림 4: 정지 작업에 대한 코리더 형상선 완화에 대한 명령 설정
