정지 교차로의 예를 몇 가지 살펴보면 AutoCAD Civil 3D에서 정지 작업을 작성하는 방법에 대해 좀더 배울 수 있습니다. 그림 10에서는 2개의 겹치는 정지 작업의 위쪽 뷰를 보여 줍니다. 왼쪽 세그먼트는 기울기가 0%이고, 오른쪽 세그먼트는 급경사 기울기가 100%이며 횡단 경사가 2:1입니다.

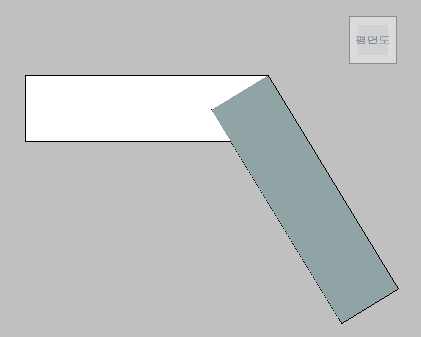

그림 10: 2개의 교차 정지 작업 - 위쪽 뷰
그림 11에서는 정지 작업의 측면 뷰를 보여 주며, 교차로가 하나만 있음을 나타냅니다. 이 작업의 결과로 구석 점에서의 퇴행 교차로를 제외하고 2개의 패치 간 수학적 교차선 없이 2개의 세그먼트 사이에 "채이스 정지" 상황이 발생합니다.
그림 11: 2개의 교차 정지 작업 - 측면 뷰
이 예에서는 문제를 좀더 명확하게 보여 주기 위해 과장된 경사와 기울기를 사용하지만, 초기계획선을 따르는 경사가 횡단 경사를 초과할 때마다 이와 비슷한 문제가 쉽게 발생할 수 있습니다. 두 개의 정지 작업이 교차하지 않는 경우 AutoCAD Civil 3D에서는 교차 구역에서 경사와 표고를 평균화하여 문제를 처리합니다. 그림 12에서와 같이 대부분의 경우 횡단 경사가 효율적으로 변환됩니다.

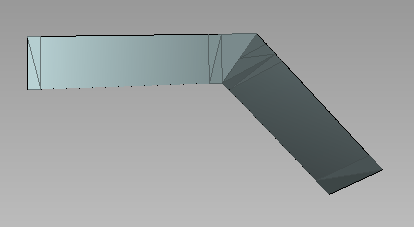

그림 12: 2개의 교차 정지 작업에 대해 계산된 변환
이 상황은 실제 정지 작업 시나리오에서는 매우 일반적입니다. 특히 초기계획선의 표고가 변하는 초기계획선 내부에 정지 작업을 수행하는 경우 발생합니다. 내부 구석 주변에서 변환하는 경우 이와 비슷한 정지 교차 문제가 발생할 수도 있습니다.
