파이프가 있는 터파기

이 횡단구성요소는 내부 원형 파이프가 있는 돌로 채워진 배수 구조물을 작성합니다.

부착

이 횡단구성요소의 부착점은 배수 구조물의 맨 아래 중심, 맨 위 중심 또는 맨 위 구석이 될 수 있습니다.

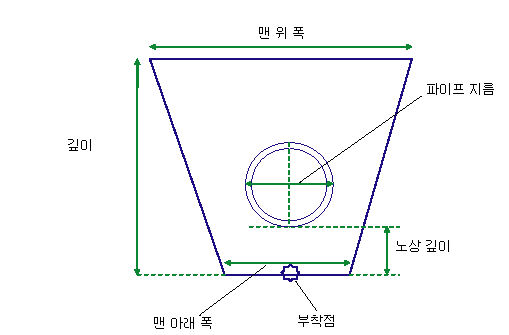

입력 매개변수

주석: 모든 치수는 다른 설명이 없는 한 미터 또는 피트 단위로 되어 있습니다. 모든 경사는 "%" 부호가 붙은 퍼센트 경사로 지정되지 않는 한 폭/높이 형식(예: 4 : 1)으로 나타냅니다.

매개변수 설명 유형 기본값
측면

횡단구성요소가 부착점의 왼쪽이나 오른쪽에 삽입되도록 지정합니다.

왼쪽/오른쪽 오른쪽
부착점 횡단구성요소 부착점의 위치를 지정합니다. 문자열; (a) 맨 위 중심; (b) 맨 아래 중심, (c) 맨 위 구석 맨 위 구석
맨 아래 폭 터파기의 맨 아래 폭입니다. 숫자, 양수

1.0ft

0.3m

맨 위 폭 터파기의 맨 위 폭입니다. 숫자, 양수

1.5ft

0.5m

깊이 터파기의 전체 깊이입니다. 숫자, 양수

2.0ft

0.6m

관기초 깊이 터파기 맨 아래 위의 파이프 관기초 깊이입니다. 숫자, 양수

0.6ft

0.2m

파이프 지름 배수 파이프 지름입니다. 숫자, 양수

0.6ft

0.2ft

파이프 두께 파이프 재료의 두께(선택 사항)입니다. 숫자, 양수

0.0ft

0.0m

대상 매개변수

이 섹션에서는 도면의 지표면, 선형 또는 종단 객체와 같은 하나 이상의 대상 객체에 매핑할 수 있는 이 횡단구성요소의 매개변수를 나열합니다. 자세한 내용은 AutoCAD Civil 3D 사용자 안내서 도움말의 을 참고하십시오.

매개변수 설명 상태
깊이 종단 표고에서 선택적으로 재지정할 수 있는 터파기의 깊이입니다. 부착점이 터파기의 맨 위에 있을 경우 이 종단이 터파기 맨 아래에 지정되며 반대의 경우에는 마찬가지로 반대로 지정됩니다. 이 표고를 지정하기 위한 대상으로 종단, 3D 폴리선, 형상선 또는 측량 수치 객체 유형을 사용할 수 있습니다. 선택 사항

출력 매개변수

동작

이 횡단구성요소는 위 그림과 같이 간단한 배수 구조물의 쉐이프를 작성합니다.

배치 모드 작업

배치 모드에서 이 횡단구성요소는 입력 매개변수를 사용하여 정의할 때 부착점에서 시작하여 그립니다.

점, 링크 및 쉐이프 코드

다음 테이블에는 이 횡단구성요소에 대해 코드가 지정된 점, 링크 및 쉐이프 코드가 나열되어 있습니다. 이 횡단구성요소에 대해 코드가 지정되지 않은 점, 링크 및 쉐이프 코드는 이 테이블에 포함되어 있지 않습니다.

점/링크 코드 설명
P1 Drain_Bottom
P2 Drain_Bottom_Outside
P3 Drain_Top_Outside
P4 Drain_Top_Inside
P5 Drain_Bottom_Inside
P6 Drain_Center
P7 Flow_Line 연석 및 측수로 사이에 기존 점 코드(있을 경우)를 사용합니다.
L1 Top, Drain_Top
L2, L3, L4 Datum, Drain_Bottom
S1 Trench_Backfill
S2 Drain_Area

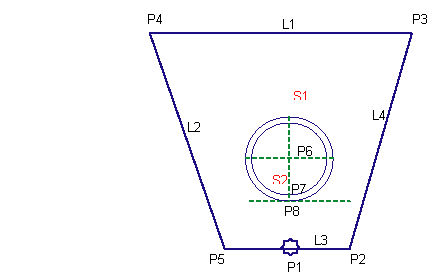

코딩 다이어그램
